Descripción

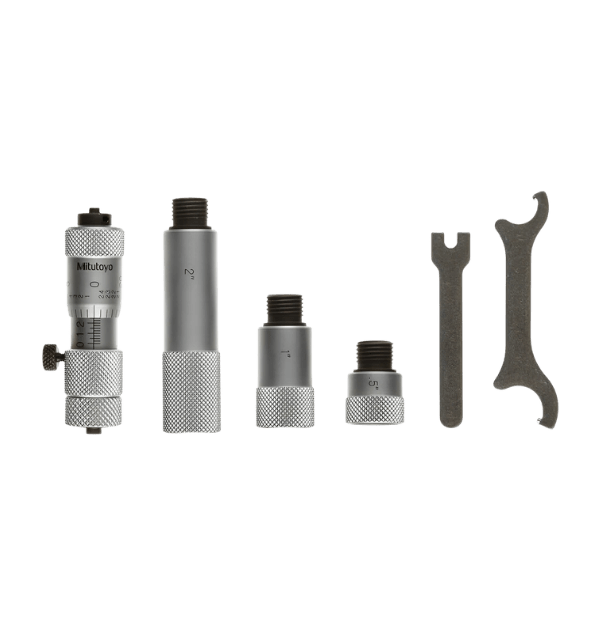

El Mitutoyo 137-211 es un instrumento de medición de alta precisión diseñado para determinar dimensiones internas con un rango de alcance versátil. A diferencia de los micrómetros de interiores tipo pinza, este modelo utiliza un cabezal micrométrico central al que se le acoplan varillas de extensión sólidas y rectificadas.
Este sistema permite cubrir un rango que va desde las 2 pulgadas hasta las 12 pulgadas, manteniendo una rigidez estructural que minimiza el error por flexión. Es la herramienta preferida en talleres de mecanizado pesado, industria petrolera y mantenimiento de motores de gran escala, donde la precisión del orden de milésimas de pulgada es crítica para el ajuste de piezas cilíndricas.
Tabla de Características Técnicas Detalladas
| Parámetro | Especificación Técnica Mitutoyo 137-211 |
| Código del Producto | 137-211 |
| Sistema de Medición | Pulgadas (Inch) |
| Rango de Medición Total | 2″ a 12″ |
| Graduación | 0.001″ |
| Recorrido del Cabezal | 0.5″ |
| Precisión del Cabezal | ±0.00015″ |
| Precisión de las Varillas | ±[0.00015 + 0.00005n + 0.00005L/2] (donde L es longitud en pulg) |
| Número de Varillas | 6 varillas (0.5″, 1″, 2″, 2″, 4″, 8″) |
| Material de las Puntas | Acero endurecido (Templado) |
| Acabado del Tambor | Cromo satinado (antirreflejante) |
| Tipo de Varilla | Varillas sólidas intercambiables |

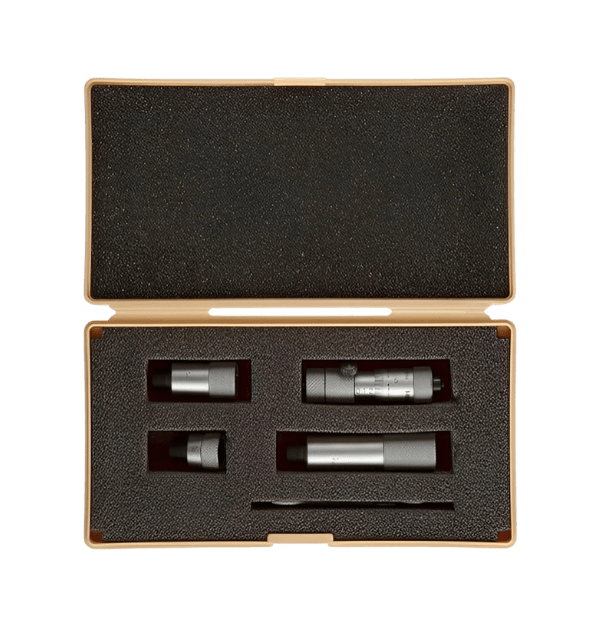

| Incluye | Estuche de transporte, llave de ajuste y manual de usuario |
Usos Típicos del Micrómetro 137-211
Mecanizado de Cilindros: Medición del diámetro interior de camisas de motor y bloques de cilindros en rectificadoras.
Industria Energética: Verificación de diámetros internos en tuberías de alta presión y bridas de gran formato.
Fabricación de Herramental: Ajuste de piezas con tolerancias estrechas en la fabricación de troqueles y moldes de gran tamaño.
Mantenimiento Ferroviario: Medición de componentes de tracción y ejes donde el espacio interior requiere un instrumento tubular.
Aeroespacial: Control de calidad en componentes estructurales cilíndricos de aeronaves.
Beneficios
Versatilidad de Rango: Gracias a sus 6 varillas de extensión, un solo instrumento puede realizar mediciones desde diámetros pequeños (2″) hasta dimensiones considerables (12″).
Estabilidad Térmica y Rigidez: Las varillas de extensión están diseñadas para ser livianas pero extremadamente rígidas, lo que evita deformaciones durante la manipulación.
Lectura Clara y Precisa: El acabado en cromo satinado del tambor y el casquillo reduce los reflejos de luz en el taller, permitiendo una lectura rápida y sin errores de paralaje.
Durabilidad Mitutoyo: Las caras de medición están endurecidas y rectificadas con gran precisión para resistir el desgaste por contacto continuo con superficies metálicas.
Fácil Ajuste: Incluye una llave especial que permite poner el instrumento a cero de forma sencilla, asegurando que la calibración se mantenga incluso después de cambiar las varillas.
