Descripción

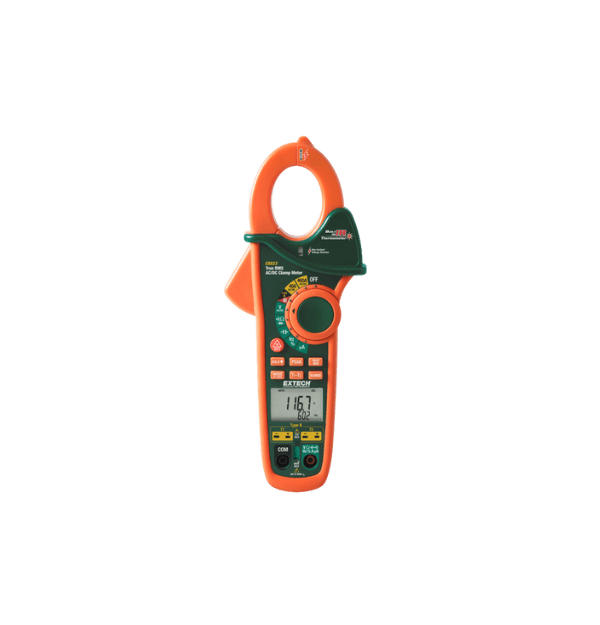

El Extech EX623A es un multímetro digital industrial True RMS completo que integra una pinza amperimétrica para mediciones de corriente CA/CC de hasta 400A, un detector de voltaje CA sin contacto (NCV), y capacidades de medición de voltaje CA/CC, resistencia, capacitancia, frecuencia, ciclo de trabajo, diodo y continuidad. Este instrumento robusto y seguro está diseñado para electricistas, técnicos de HVAC/R, técnicos de mantenimiento industrial y profesionales que requieren una herramienta versátil y precisa para el diagnóstico y la resolución de problemas eléctricos.
El EX623A ofrece mediciones de voltaje CA/CC True RMS hasta 600V con una precisión básica de ±0.5% (CC) y ±1.0% (CA). La corriente CA/CC se mide mediante la pinza amperimétrica en un rango de 0.1A a 400A con una precisión básica de ±2.5% (CC) y ±2.8% (CA). La resistencia se mide hasta 40 MΩ con una resolución de 0.1 Ω y una precisión de ±0.9%. La capacitancia se mide hasta 100 µF con una resolución de 0.01 nF y una precisión de ±1.9%. La frecuencia se mide hasta 10 MHz con una resolución de 0.001 Hz y una precisión de ±0.1%. El ciclo de trabajo se mide de 0.1% a 99.9% con una resolución de 0.1% y una precisión de ±1.2%.
Una característica destacada es el detector de voltaje CA sin contacto (NCV) integrado con indicador LED y alarma audible, que permite la detección rápida y segura de voltaje CA sin necesidad de contacto físico con los conductores. La pantalla LCD retroiluminada grande de 4000 cuentas facilita la lectura de las mediciones incluso en entornos con poca luz.
El EX623A incluye funciones útiles como Data Hold para congelar la lectura en pantalla, Min/Max para registrar los valores extremos, Peak Hold para capturar picos de corriente, y modo relativo para realizar mediciones diferenciales. También cuenta con prueba de diodos y prueba de continuidad con zumbador. Para mayor seguridad, cumple con las normas CAT III 600V y CAT IV 300V. El instrumento es robusto y viene con una funda protectora de goma para mayor durabilidad. Se alimenta con tres baterías AAA y cuenta con apagado automático para conservar la energía.
Tabla de Características
Usos
- Mantenimiento Eléctrico General: Medición de voltaje, corriente y resistencia en circuitos y equipos eléctricos.
- Diagnóstico de Fallas Eléctricas: Localización de problemas en cableado, interruptores, fusibles y otros componentes.
- Mediciones de Corriente CA/CC: Verificación del consumo de corriente en motores, electrodomésticos y sistemas industriales.
- Pruebas de Continuidad: Verificación de conexiones eléctricas y detección de circuitos abiertos.
- Pruebas de Diodos: Verificación del funcionamiento de diodos y semiconductores.
- Medición de Capacitancia: Verificación del valor de condensadores en circuitos electrónicos.
- Medición de Frecuencia: Verificación de la frecuencia de señales eléctricas.
- Medición de Ciclo de Trabajo: Análisis de señales PWM y otras formas de onda pulsadas.
- Detección de Voltaje sin Contacto: Identificación rápida y segura de conductores energizados.
- Aplicaciones HVAC/R: Medición de parámetros eléctricos en sistemas de calefacción, ventilación, aire acondicionado y refrigeración.
- Aplicaciones Automotrices: Medición de voltaje y corriente en sistemas eléctricos de vehículos.
Beneficios
- Multímetro y Pinza Amperimétrica en Uno: Combina las funcionalidades de dos instrumentos en uno, ahorrando espacio y costo.
- Mediciones True RMS: Asegura lecturas precisas de voltaje y corriente CA, incluso en formas de onda no sinusoidales.
- Detector de Voltaje sin Contacto Integrado: Aumenta la seguridad al permitir la detección de voltaje CA sin contacto físico.
- Pantalla Retroiluminada Grande: Facilita la lectura en entornos con poca luz.
- Funciones Data Hold, Min/Max y Peak Hold: Permiten capturar y analizar valores importantes para el diagnóstico.
- Modo Relativo: Permite realizar mediciones diferenciales con mayor precisión.
- Cumple con Normas de Seguridad Elevadas: CAT III 600V y CAT IV 300V para un uso seguro en aplicaciones industriales y de servicio.
- Diseño Robusto con Funda Protectora: Mayor durabilidad y resistencia a golpes y caídas.
- Fácil de Usar: Interfaz intuitiva y selector de rango automático.
- Portátil y Ligero: Fácil de transportar y manejar en el campo.
- Apagado Automático: Conserva la energía de la batería.
