La c
orrecta medición de la resistencia de puesta a tierra es un requisito fundamental para garantizar la seguridad eléctrica y la protección de equipos en cualquier instalación, desde una subestación hasta un edificio residencial. Un sistema de tierra deficiente puede provocar descargas eléctricas, fallas en equipos sensibles e incluso incendios.
El telurómetro (o medidor de resistencia de tierra) es la herramienta esencial para esta tarea. En www.icescol.com, se encuentran equipos de las marcas líderes UNI-T y FLUKE, que ofrecen soluciones que van desde los métodos tradicionales con picas hasta las innovadoras pruebas sin picas o con pinzas. A continuación, presentamos referencias clave de ambas marcas.
Referencias Clave de Telurómetros

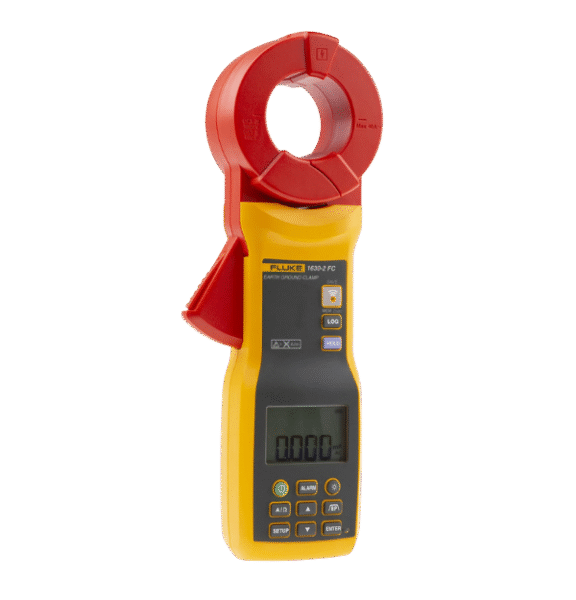

1. FLUKE 1630-2 (Pinza de Resistencia de Tierra – Método sin Picas)
- Marca y Modelo: FLUKE 1630-2
- Descripción Breve: El Fluke 1630-2 es una pinza amperimétrica de tierra que revoluciona las mediciones. Permite medir la resistencia del bucle de tierra y la corriente de fuga sin necesidad de usar picas auxiliares ni de desconectar la puesta a tierra del sistema. Esto ahorra un tiempo considerable y es ideal para mediciones en zonas urbanas o pavimentadas donde la colocación de picas es impráctica. Utiliza Bluetooth® para la transferencia inalámbrica de datos.
- Link Directo: Link a FLUKE 1630-2 PINZA DE RESISTENCIA DE TIERRA

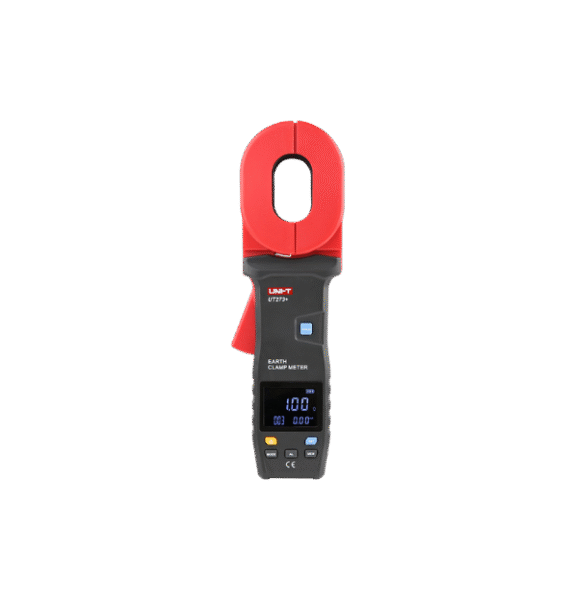

2. UNI-T UT273 (Pinza Telurómetro – Económico y Eficaz)
Marca y Modelo: UNI-T UT273
- Descripción Breve: El UNI-T UT273 ofrece la funcionalidad de pinza de resistencia de tierra con una excelente relación costo-beneficio. Es capaz de medir la resistencia de bucle y la corriente de fuga (AC) de forma rápida y segura, también sin necesidad de estacas ni de abrir el circuito. Es una herramienta compacta y portátil, ideal para electricistas y técnicos de mantenimiento que necesitan verificar múltiples puntos de tierra de manera eficiente.
- Link Directo: Link a PINZA RESISTENCIA TIERRA UNI-T (UT273) (Se utiliza un link asociado a ICESCOL)
3. UNI-T UT572 (Probador Avanzado de Resistencia a Tierra – Estacas)
Marca y Modelo: UNI-T UT572
- Descripción Breve: El UNI-T UT572 es un equipo avanzado diseñado para los métodos tradicionales de resistencia de tierra y resistividad del suelo (Método Wenner). Es fundamental para ingenieros y contratistas que instalan o certifican nuevos sistemas de tierra, ya que ofrece mediciones de 4 hilos de alta precisión. Además, verifica automáticamente la conexión y detecta voltaje/frecuencia de interferencia para asegurar la exactitud de la prueba.
Beneficios Clave del Uso de Telurómetros
El uso de telurómetros profesionales se traduce en beneficios directos para la seguridad y la fiabilidad de la instalación:
- Mayor Seguridad: Permite verificar que el sistema de puesta a tierra cumpla con las normativas, protegiendo al personal y los equipos contra sobretensiones y descargas eléctricas.
- Ahorro de Tiempo con Pinzas: Los modelos tipo pinza (FLUKE 1630-2 y UNI-T UT273) eliminan la necesidad de desconectar el sistema de tierra o clavar picas, reduciendo drásticamente el tiempo de inspección.
- Diagnóstico Completo: Los equipos de 3 y 4 hilos (UNI-T UT572) permiten realizar la medición de resistividad del suelo, crucial para diseñar correctamente una nueva red de tierra.
- Cumplimiento Normativo: Los resultados de las pruebas documentan el cumplimiento de códigos eléctricos y normativas de seguridad (como la NTC 2050 o RETIE).
Aplicaciones y Ejemplos Prácticos de Uso
| Aplicación | Método de Medición | Ejemplo Práctico con Referencia |
| Sistemas de Puesta a Tierra en Edificios y Plantas Industriales | Pinza (Sin Picas) | Un técnico utiliza la FLUKE 1630-2 en un centro de datos. Coloca la pinza alrededor del conductor de tierra. El medidor mide la resistencia del bucle a tierra en segundos y, gracias a su conectividad, el resultado se envía instantáneamente al informe. Se confirma que el valor de la resistencia individual está dentro de los límites de seguridad sin desconectar el sistema. |
| Certificación y Diseño de Nuevas Redes de Tierra | 4 Hilos (Resistividad del Suelo – Método Wenner) | Un ingeniero de diseño utiliza el UNI-T UT572 para realizar una prueba de resistividad del suelo en un nuevo terreno de construcción. Al variar la distancia de las 4 picas auxiliares, determina la resistividad a diferentes profundidades, lo que permite dimensionar y ubicar el electrodo para lograr el valor de resistencia a tierra objetivo, garantizando el éxito del sistema desde el inicio. |
| Mantenimiento y Verificación Rápida de Conexiones | Pinza (Bucle/Corriente de Fuga) | Un técnico de mantenimiento utiliza el UNI-T UT273 en un poste de iluminación exterior. Mide rápidamente la resistencia a tierra y la corriente de fuga con la pinza sin desconectar el cable. Si el valor de resistencia es alto, la medición de corriente de fuga ayuda a identificar si hay un problema adicional de aislamiento o una fuga a tierra activa en el sistema. |
| Auditoría y Validación de Tierras Críticas | 3/4 Hilos (Caída de Potencial) | Un auditor utiliza el UNI-T UT572 con el método de caída de potencial de 3 hilos para medir la resistencia de una pica de tierra principal en una subestación. Clava las dos picas auxiliares y obtiene el valor de resistencia, que es el método más aceptado para la validación precisa de un electrodo de tierra individual. |
