En el ámbito del mantenimiento eléctrico, la marca UNI-T se ha posicionado como un referente en la fabricación de instrumentos de medición que ofrecen una excelente relación calidad-precio. Específicamente, sus megóhmetros (o probadores de resistencia de aislamiento) son herramientas esenciales para evaluar la salud del aislamiento de equipos eléctricos, desde motores y cables hasta sistemas de energía solar.
Un aislamiento defectuoso es la causa de la mayoría de las fallas eléctricas, resultando en pérdidas de eficiencia, paradas no planificadas y, lo más crítico, riesgos de seguridad. Los equipos de UNI-T, disponibles en www.icescol.com, permiten a técnicos e ingenieros realizar diagnósticos precisos, garantizando la longevidad y la seguridad de las instalaciones.
A continuación, exploramos las referencias clave de UNI-T que se adaptan a diferentes niveles de tensión y aplicaciones especializadas.
Referencias Destacadas de Megóhmetros UNI-T
1. UNI-T UT513A (El Gigante Industrial de 5 kV)
- Descripción Breve: El UNI-T UT513A es un megóhmetro de alto voltaje diseñado para pruebas en equipos grandes y de alta potencia. Con capacidad de generar hasta 5000 V de voltaje de prueba y un amplio rango de medición de resistencia (hasta 1000 GΩ), es ideal para la inspección de grandes transformadores, generadores y motores de alto voltaje. Incorpora funciones avanzadas como el Índice de Polarización (PI) y la Relación de Absorción Dieléctrica (DAR), además de conectividad USB para la gestión de datos.
- Link Directo: Link a UT513A MEGOHMETRO MARCA UNI-T

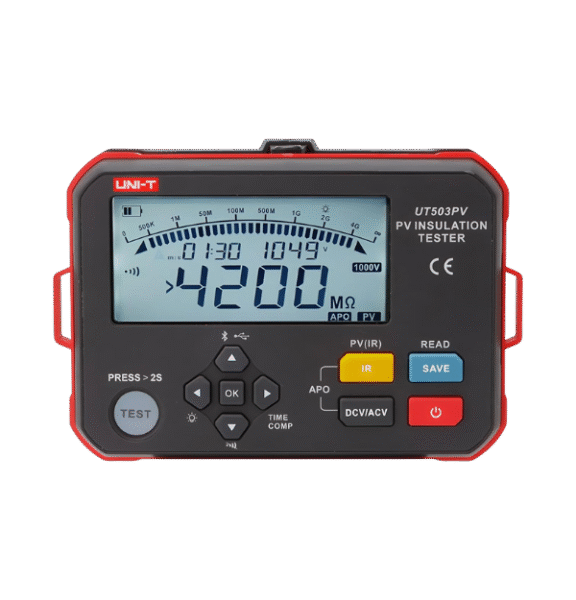

2. UNI-T UT503PV (El Especialista Fotovoltaico con Medición en Vivo)
- Descripción Breve: El UNI-T UT503PV es una herramienta de alta especialización, crítica para el creciente sector de la energía solar. Está diseñado específicamente para medir la resistencia de aislamiento en sistemas fotovoltaicos (PV) con tensión activa (hasta DC 1000V). Esto permite un diagnóstico más rápido sin la necesidad de desconectar el sistema por completo. Ofrece voltajes de prueba seleccionables (hasta 1000 V) y funciones de comunicación Bluetooth y USB-C para el seguimiento y almacenamiento de datos.
3. UNI-T UT502A (El Versátil con Funciones de Diagnóstico)
- Descripción Breve: El UNI-T UT502A es un verificador de aislamiento de rango medio que ofrece un excelente balance entre capacidad y costo. Proporciona voltajes de prueba de hasta 2500 V y es capaz de medir resistencia de aislamiento hasta 20 GΩ. A diferencia de los modelos más básicos, el UT502A incluye las importantes funciones de PI y DAR, lo que permite a los técnicos realizar una evaluación cualitativa más profunda sobre el estado y la calidad del aislamiento, en lugar de solo una lectura de resistencia puntual.
Beneficios Clave de los Megóhmetros UNI-T
- Diagnóstico Profundo (PI y DAR): Modelos como el UT513A y UT502A permiten calcular el Índice de Polarización (PI) y la Relación de Absorción Dieléctrica (DAR). Estas pruebas no solo dan la resistencia instantánea, sino que evalúan la calidad del aislamiento a largo plazo, identificando problemas como humedad o envejecimiento.
- Seguridad Especializada (UT503PV): El modelo fotovoltaico permite pruebas en sistemas energizados, aumentando la eficiencia del mantenimiento sin comprometer la seguridad (dentro de los límites de tensión especificados).
- Robustez y Portabilidad: Diseñados para el entorno industrial, los equipos UNI-T son duraderos y fáciles de transportar al sitio de trabajo.
- Múltiples Voltajes de Prueba: Ofrecen voltajes seleccionables (ej. 500V, 1000V, 2500V, 5000V), lo que permite al técnico aplicar el voltaje correcto según la especificación del equipo bajo prueba.
Aplicaciones con Ejemplos Prácticos de Uso
| Aplicación | Referencia UNI-T Recomendada | Ejemplo Práctico de Uso |
| Prueba de Aceptación de Cables de Media Tensión | UNI-T UT513A (5000 V) | Antes de energizar un nuevo tramo de cable de distribución, se utiliza el UT513A a 5 kV para medir la resistencia de aislamiento. Los resultados se guardan por USB para crear un registro de referencia para el futuro mantenimiento predictivo. |
| Mantenimiento Preventivo de Motores Industriales | UNI-T UT502A (2500 V) | Un técnico mide la resistencia de aislamiento del bobinado de un motor de 480 V a 1000 V. Usa la función PI para obtener la relación 10 min/1 min, y si el valor es bajo, determina que el aislamiento está deteriorado por contaminación o calor excesivo. |
| Diagnóstico de Falla en Cadenas Solares (Strings PV) | UNI-T UT503PV (Especializado PV) | Después de una lluvia, un inversor solar muestra baja producción. El técnico utiliza el UT503PV para medir la resistencia de aislamiento de una cadena (string) a 1000 V DC mientras está activo el sistema. La prueba revela una baja resistencia, indicando una fuga a tierra debido a un punto húmedo o dañado en el cableado fotovoltaico. |
| Verificación de Transformadores de Distribución | UNI-T UT513A (5000 V) | Se usa el UT513A para realizar una prueba PI en el aislamiento primario y secundario de un transformador de 34.5 kV. El temporizador de 10 minutos asegura que la prueba se complete de forma automática, evaluando el comportamiento del aislamiento bajo tensión constante. |
