La expansión de los parques solares fotovoltaicos en Colombia exige equipos de medición de máxima fiabilidad, capaces de operar a la intemperie y garantizar la eficiencia y seguridad de las grandes instalaciones. El mantenimiento de estos parques (desde los paneles hasta
los inversores y la conexión a la red) requiere instrumentos especializados para medir con precisión en corriente directa (DC), verificar el aislamiento bajo alto voltaje y diagnosticar fallas térmicas. ICESCOL SAS ofrece un portafolio de marcas líderes como FLUKE y UNI-T, con herramientas diseñadas específicamente para resistir ambientes exteriores y cumplir con los más altos estándares de seguridad (CAT III/IV). Elegir estos equipos es asegurar la máxima producción de energía y la longevidad de la infraestructura solar.
1. Referencias Clave: Herramientas Especializadas para Energía Solar
Para el diagnóstico y mantenimiento de parques solares, se destacan estas referencias disponibles en ICESCOL:

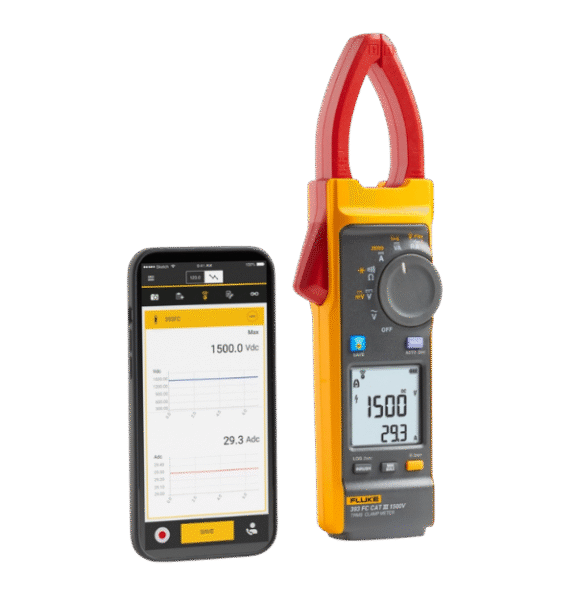

Pinza Amperimétrica para Fotovoltaica: FLUKE 393 FC
- Descripción Breve: Esta pinza amperimétrica True RMS está diseñada específicamente para entornos de 1500 V DC, el voltaje creciente de los sistemas solares modernos. Mide voltaje DC hasta 1500 V y AC hasta 1000 V. Es fundamental para medir la potencia real de los strings fotovoltaicos. Posee la clasificación de seguridad CAT III 1500 V/CAT IV 600 V, crucial para la seguridad en las cajas combinadoras y los inversores.
- Link Directo: FLUKE 393 FC PINZA AMPERIMETRICA TRUE RMS 1500 V DC
Medidor de Aislamiento Industrial: UNI-T
- Descripción Breve: El aislamiento de los cables y paneles solares se degrada por la radiación UV, la humedad y el calor. Este Megóhmetro es esencial para el mantenimiento preventivo, ya que permite probar la resistencia del aislamiento con voltajes de 100 V hasta 1000 V. La medición es vital para detectar fugas a tierra en las largas líneas de módulos fotovoltaicos, previniendo fallas mayores y riesgos de arco.
- Link Directo: UT501A MEDIDOR DE AISLAMIENTO UNI-T
Cámara Termográfica de Alto Rendimiento: FLUKE TiS55+
- Descripción Breve: La termografía es la herramienta más rápida para inspeccionar la salud de un parque solar. Esta cámara FLUKE permite visualizar y documentar las fallas térmicas de alto riesgo en los paneles (células defectuosas o hot spots) y en los componentes eléctricos (bornes, fusibles, interruptores). Ofrece una resolución y sensibilidad superior, indispensable para la inspección eficiente de miles de módulos.
- Link Directo: FLUKE TIS55+ CAMARA TERMOGRAFICA
2. Beneficios Clave del Equipamiento Especializado
La selección de estos equipos confiere ventajas operativas y de seguridad en el mantenimiento de parques solares:
- Seguridad y Capacidad de DC de 1500 V: La pinza FLUKE 393 FC permite realizar mediciones seguras directamente en los strings de 500 V DC, la tecnología actual de la mayoría de los grandes parques, evitando el riesgo de usar equipos subdimensionados.
- Aseguramiento de la Producción (Termografía): La cámara FLUKE TiS55+ identifica células y paneles defectuosos que están reduciendo la producción del parque (mantenimiento predictivo), permitiendo reemplazos oportunos y maximizando la inyección de energía a la red.
- Prevención de Fallas Dieléctricas (Aislamiento): El Megóhmetro UT501A es esencial para detectar fallas de aislamiento prematuras causadas por la intemperie. La detección de una baja resistencia de aislamiento (medida en ohmios, Omega previene fallas a tierra y asegura la seguridad del sistema.
- Robustez para Ambientes Extremos: Los equipos están diseñados con alta resistencia a la intemperie (muchos con certificación IP) y cumplen con las normas más exigentes para uso en campo abierto.
3. Aplicaciones Prácticas y Ejemplos de Uso en Parques Solares
| Área de Inspección | Tarea Crítica | Equipo Recomendado | Ejemplo Práctico de Uso en un Parque Solar |
| Módulos Fotovoltaicos | Detección de hot spots y células dañadas. | FLUKE TiS55+ (Termografía) | Escanear un grupo de paneles para identificar anomalías térmicas de 20 K sobre la temperatura ambiente, indicando un diodo de bypass defectuoso o una celda rota. |
| Cajas Combinadoras (Combiner Boxes) | Medición de Voltaje y Corriente DC de los strings. | FLUKE 393 FC (Pinza 1500 V DC) | Medir el voltaje DC de un string de 500 V para verificar que no haya caída de tensión (pérdida de producción) y que la polaridad sea correcta. |
| Cableado y Estructura | Verificación de la resistencia de aislamiento a tierra. | UNI-T UT501A (Megóhmetro) | Realizar una prueba de aislamiento (Megger) a 1000 V entre el conductor DC y la estructura metálica del panel para detectar fugas a tierra. |
| Inversores y Transformadores | Detección de sobrecalentamiento en bornes y fusibles. | FLUKE TiS55+ (Termografía) | Inspeccionar los bornes de conexión AC del inversor y el transformador elevador para detectar un sobrecalentamiento causado por una conexión floja. |
