Descripción

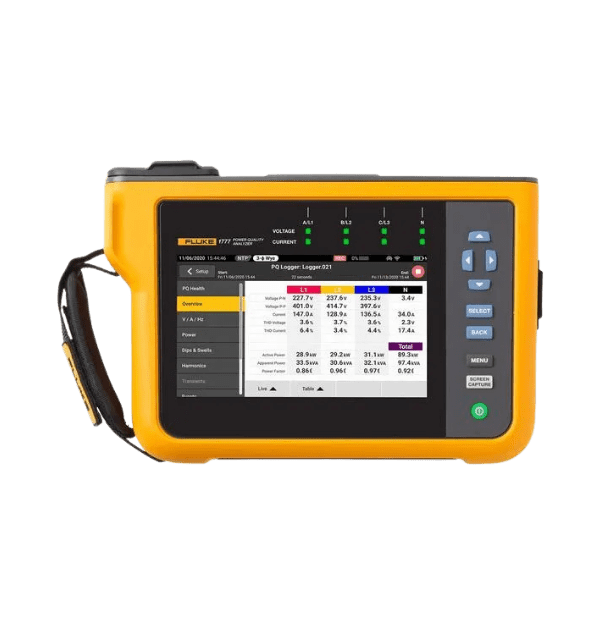

El Fluke 1773 es un analizador de calidad de energia trifasico de alta precisión, diseñado para simplificar el registro, la resolucion de problemas y el analisis de sistemas de distribucion electrica industrial y comercial. Pertenece a la prestigiosa serie 1770 de Fluke, destacando por su interfaz de usuario intuitiva que guia al tecnico paso a paso para eliminar configuraciones complejas en campo.
Este equipo captura de manera automatica mas de 500 parametros de calidad de energia (como armónicos, fluctuaciones de voltaje, desequilibrios y transitorios) de forma simultánea. Gracias a su capacidad de alimentarse directamente del circuito de medicion, elimina la necesidad de buscar tomacorrientes auxiliares cerca del tablero electrico.
Características Técnicas
| Característica | Detalle Especificado |
| Modelo | Fluke 1773 |
| Tipo de Sistema | Trifasico y Monofasico |
| Rango de Voltaje de Entrada | Hasta 1000 Voltios CA / CC (CAT IV 600 Voltios / CAT III 1000 Voltios) |
| Rango de Corriente | Depende de las sondas flexibles incluidas (hasta 1500 o 3000 Amperios) |
| Ancho de Banda de Transitorios | Captura de transitorios de voltaje de hasta 1 Megahertz |
| Medicion de Armónicos | Hasta el armónico numero 50 |
| Pantalla | Pantalla tactil a color de gran tamaño de 7 pulgadas |
| Alimentacion del Equipo | Alimentacion directa desde el bucle de medicion (100 a 500 Voltios) o bateria interna |
| Memoria Interna | Almacenamiento integrado con capacidad para registros de larga duracion |
| Conectividad | Puerto USB, Ethernet y compatibilidad con software Energy Analyze Plus |
Usos Principales
Estudios de Calidad de Energia (PQ): Diagnostico de caídas de voltaje, parpadeo (flicker), sobretensiones y armónicos que causan fallas o reinicios en equipos sensibles de la planta.
Estudios de Carga y Eficiencia Energetica: Registro de consumo de potencia activa, reactiva y aparente para identificar la capacidad disponible en transformadores y tableros antes de añadir nuevas cargas.
Mantenimiento Preventivo e Inspeccion de Tableros: Auditoría periódica en centros de control de motores, variadores de frecuencia y subestaciones para prevenir sobrecalentamientos.
Resolucion de Fallas Complejas: Captura instantanea de eventos transitorios de alta velocidad que causan el disparo repentino de interruptores o protecciones electricas.
Beneficios
Configuracion Automatica Sin Errores: La pantalla guiada verifica automaticamente la conexion fisica de las fases y correcciones de polaridad por software, evitando tener que repetir estudios por malas conexiones.
Alimentacion Directa del Bucle: Funciona tomando energia del mismo sistema que esta midiendo, lo que permite cerrar las puertas de los armarios electricos durante la toma de datos sin usar cables de extension externos.
Captura Automatica de Parametros: Graba continuamente todos los datos de energia sin riesgo de perder informacion por haber olvidado seleccionar una variable especifica en la configuracion previa.
Pantalla Tactil de Gran Tamaño: Su interfaz táctil de 7 pulgadas permite revisar graficas de ondas, diagramas fasoriales y tendencias directamente en el tablero sin necesidad de conectar una computadora en campo.
Software Energy Analyze Plus Incluido: Permite descargar los datos almacenados para generar reportes profesionales automatizados de cumplimiento de normativas energéticas con pocos clics.
