Descripción

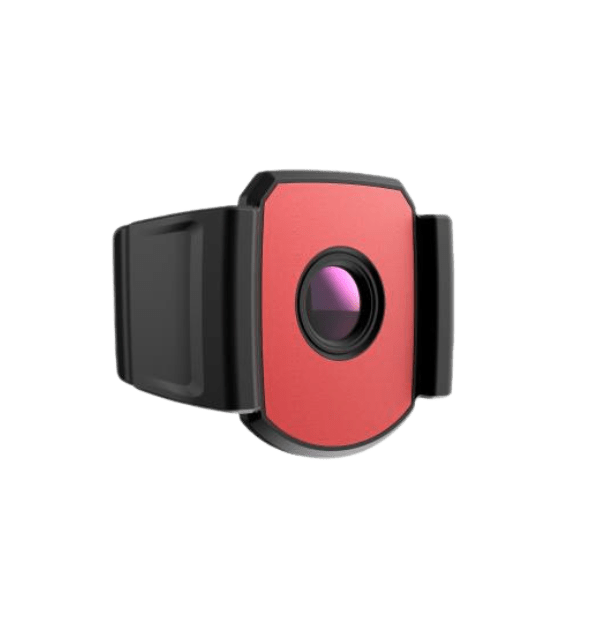

La HIKMICRO HM-B201-MACRO es una lente macro de alta precisión diseñada como accesorio para las cámaras termográficas de la serie B de HIKMICRO. Este accesorio se acopla fácilmente a la cámara para permitir a los usuarios enfocar a una distancia extremadamente cercana (30 mm), lo que es fundamental para la inspección detallada de componentes diminutos. Es una herramienta indispensable para profesionales en I+D, electrónica y reparación que necesitan detectar puntos calientes, evaluar la disipación térmica y localizar fallos en placas de circuito impreso (PCB) y otros componentes electrónicos.

Tabla de Características

Característica	Especificación
Compatibilidad	Cámaras termográficas HIKMICRO de la serie B (B1L, B10, B2L, B20)
Longitud Focal	4.6 mm
Campo de Visión (FOV)	36° (H) × 28° (V)
IFOV (Resolución Espacial)	2.55 mrad
Distancia de Enfoque	30 mm ( $\pm 1$ mm)
Tamaño Mín. para Imagen	100 µm × 100 µm
Tamaño Mín. para Medición	500 µm × 500 µm
Rango de Temperatura	-20°C a 150°C (-4°F a 302°F)
Precisión de Medición	Máx. ( $\pm 3° C$ o $\pm 3%$ )
Dimensiones	51.4 mm × 65 mm × 25 mm
Peso	14 g (0.03 lb)
Instalación	Montaje con clip, sin necesidad de calibración

Usos

Inspección de Placas de Circuito Impreso (PCB): Detección de puntos calientes, cortocircuitos y otros fallos en componentes electrónicos pequeños.
Análisis en I+D: Evaluación de la disipación térmica y el rendimiento de prototipos de dispositivos electrónicos.
Reparación de Dispositivos Móviles: Identificación precisa de componentes defectuosos o sobrecalentados en teléfonos móviles y otros dispositivos electrónicos compactos.
Verificación de Diseño Electrónico: Validación de los diseños térmicos para asegurar que los componentes operan dentro de los rangos de temperatura seguros.

Beneficios

Análisis a Nivel Microscópico: Permite ver y medir la temperatura en objetos tan pequeños como 500 µm x 500 µm, lo que es imposible con una lente estándar.
Instalación Sencilla y sin Calibración: Se acopla fácilmente a las cámaras de la serie B y está lista para usarse de inmediato, lo que ahorra tiempo y costes de envío al fabricante para su calibración.
Alta Precisión: Garantiza mediciones de temperatura fiables con una precisión máxima de $\pm 3° C$ o $\pm 3%$ , lo que es crucial para aplicaciones de electrónica sensible.
Mejora la Detección de Fallos: Proporciona imágenes detalladas que permiten a los usuarios identificar con exactitud la causa raíz de un fallo térmico, mejorando así la eficiencia del diagnóstico.
Herramienta Versátil: Maximiza la funcionalidad de las cámaras de la serie B, extendiendo su uso a aplicaciones de alta precisión que antes requerían equipos especializados.
