Descripción

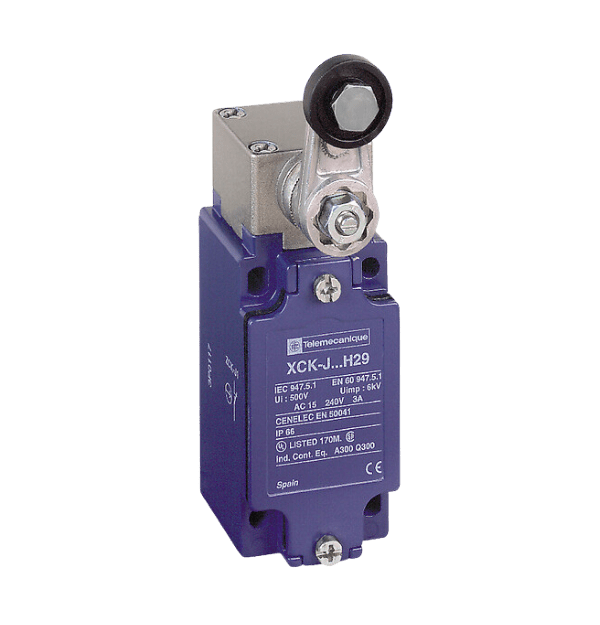

El XCKJ10511 pertenece a la gama OsiSense XC Standard, específicamente a la serie de formato industrial “CENELEC EN 50041”. Es un interruptor de final de carrera de cuerpo metálico diseñado para aplicaciones de alto rendimiento. Su función principal es detectar la presencia, ausencia, paso o final de recorrido de objetos en movimiento mediante un contacto físico.
Este modelo destaca por su cabezal de palanca de rodillo termoplástico, que ofrece una gran resistencia al desgaste y una operación suave. Su diseño modular permite que el cabezal sea girado en 4 posiciones diferentes, facilitando el montaje en espacios complejos. Es el componente preferido en industrias donde la exposición a aceites, polvos y vibraciones es constante.
Tabla de Características Técnicas Detalladas
| Parámetro | Especificación Técnica Telemecanique XCKJ10511 |
| Gama de Producto | Telemecanique Limit switches XC Standard (Gama J) |
| Material del Cuerpo | Metal (Aleación de Zinc – Zamak) |
| Tipo de Operador | Palanca de rodillo termoplástico (Retorno por resorte) |
| Tipo de Contactos | 1 C/A + 1 C/C (1 NC + 1 NO) |
| Funcionamiento de Contactos | Acción de ruptura rápida (Snap Action) |
| Entrada de Cable | 1 entrada roscada para prensaestopa Pg 13.5 |
| Durabilidad Mecánica | 30,000,000 de ciclos de funcionamiento |
| Corriente Térmica (Ith) | 10 A |
| Tensión Nominal (Ui) | 500 V (grado de contaminación 3) |
| Grado de Protección IP | IP66 (Resistente a chorros de agua potentes) |
| Resistencia IK | IK07 (Resistencia a impactos mecánicos) |
| Temperatura de Trabajo | -25 °C a 70 °C |
| Certificaciones | UL, CSA, CCC, Marcado CE |
| Tipo de Accionamiento | Por leva de 30° |
Usos Típicos del Interruptor XCKJ10511
Industria Automotriz: Control de posición en líneas de ensamble y transporte de chasis.
Maquinaria de Elevación: Limitador de recorrido en grúas viajeras, polipastos y elevadores industriales.
Empaque y Embalaje: Detección de paso de cajas o palets en transportadores pesados.
Máquinas Herramienta: Monitoreo de seguridad en puertas de acceso y final de carrera en mesas de fresado o tornos CNC.
Tratamiento de Materiales: Control de nivel en tolvas o posición de válvulas de compuerta en minería y cementeras.
Beneficios
Alta Resistencia Mecánica: Su cuerpo metálico de alta resistencia protege los contactos internos contra golpes accidentales y proyecciones de materiales.
Confiabilidad en Contactos: El sistema de “Snap Action” garantiza una apertura y cierre instantáneo de los contactos, evitando arcos eléctricos y desgaste prematuro.
Versatilidad de Montaje: El cabezal se puede orientar en cuatro direcciones de actuación (accionamiento lateral), adaptándose a la geometría de la máquina.
Mantenimiento Simplificado: Su diseño modular permite cambiar solo el cabezal o el bloque de contactos si es necesario, sin retirar todo el cuerpo del interruptor.
Estanqueidad Industrial: Con certificación IP66, es ideal para procesos donde se requiere limpieza con agua a presión o exposición a aceites de corte.
