Descripción

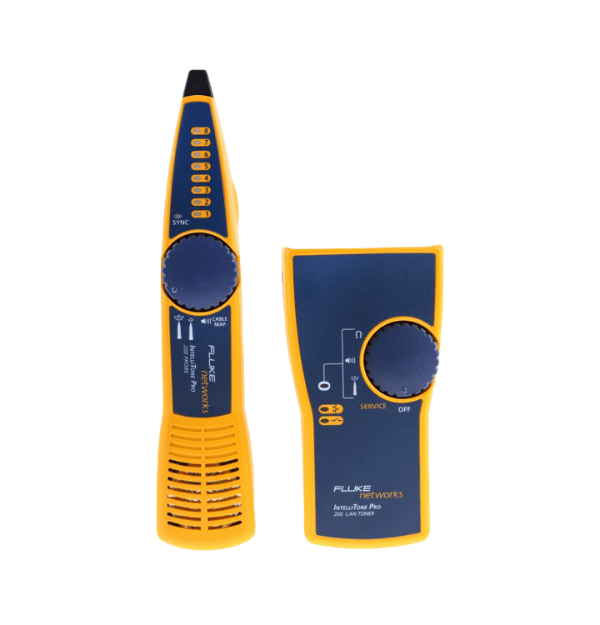

El kit Fluke Networks MT-8200-60-KIT (IntelliTone Pro 200 LAN) es la solucion profesional de rastreo y diagnostico de cableado estructurado mas avanzada de la industria. Diseñado para ingenieros de redes, tecnicos de telecomunicaciones e instaladores de cableado, este equipo combina tecnologia de señalizacion digital y analogica para localizar, aislar y validar cables de red y telefonia con absoluta precision.
Su avanzada tecnologia digital elimina las falsas alarmas provocadas por el ruido de fondo, la radiacion electromagnetica de luces fluorescentes o la interferencia entre pares adyacentes, permitiendo identificar un cable especifico dentro de un mazo denso en cuestion de segundos.
Características Técnicas
| Característica | Detalle Especificado |
| Referencia de Modelo | MT-8200-60-KIT (IntelliTone Pro 200 LAN Kit) |
| Componentes del Kit | Generador de Tono IntelliTone 200, Sonda IntelliTone 200, adaptadores y cables de prueba |
| Tecnologia de Rastreo | Dual: Tono Digital IntelliTone y Tono Analogico de 1 KiloHertz |
| Tipos de Cable Compatibles | UTP, STP, Coaxial, Telefónico de 2 hilos y Cable de Audio |
| Comprobacion de Esquema de Cableado | Valida continuidad hilo a hilo y detecta pares cruzados o abiertos |
| Diagnostico de Ethernet | Detecta la presencia de servicios de red Ethernet de 10, 100 y 1000 Mbps |
| Conectores de Prueba | Puerto RJ45, Puerto RJ11, conectores banana con pinzas de cocodrilo |
| Pantalla / Indicadores | Serie de Luces LED de alta visibilidad e indicador sonoro graduado |
| Apagado Automatico | Desconexion automatica para ahorro de energia tras periodos de inactividad |
| Alimentacion | Baterias alcalinas de 9 Voltios (una para el generador y una para la sonda) |
Usos Principales
Localizacion Rapida de Cables en Racks: Identificacion precisa de puertos y cables en gabinetes de telecomunicaciones o patch panels densamente poblados.
Verificación de Esquema de Cableado (Wiremap): Comprobacion hilo a hilo de latiguillos y cableado horizontal para asegurar que los conectores RJ45 esten ensamblados correctamente.
Rastreo en Canalizaciones Ocultas: Seguimiento de tramos de cableado dentro de muros, cielos rasos o tuberías de piso técnico en entornos de oficina e industria.
Diagnostico de Puertos de Red: Verificación rapida de puertos activos de Ethernet para determinar si un tomacorriente de pared esta conectado a un switch en funcionamiento.
Beneficios
Tecnologia Digital Inmune al Ruido: La señal digital patentada elimina por completo el zumbido producido por cables de potencia o luces fluorescentes, respondiendo unicamente a la frecuencia codificada del generador.
Aislamiento Seguro del Cable Correcto: La sonda digital emite tonos diferenciados segun la proximidad al cable buscado, permitiendo separar un solo conductor dentro de un manojo apretado sin fallas.
Tono Analogico Integrado: Incluye tambien el modo analogico tradicional para rastrear cables de voz, audio o seguridad no terminados en redes legacy.
Prueba de Continuidad y Wiremap Directo: No requiere un comprobador adicional para verificar el mapa de cableado; la sonda IntelliTone puede conectarse directamente al extremo del cable para validar la correcta instalacion de los 8 hilos.
Identificación de Estado Telefonico: Permite comprobar la polaridad y la presencia de voltaje en lineas telefónicas estándar sin dañar los componentes del equipo.
