Descripción

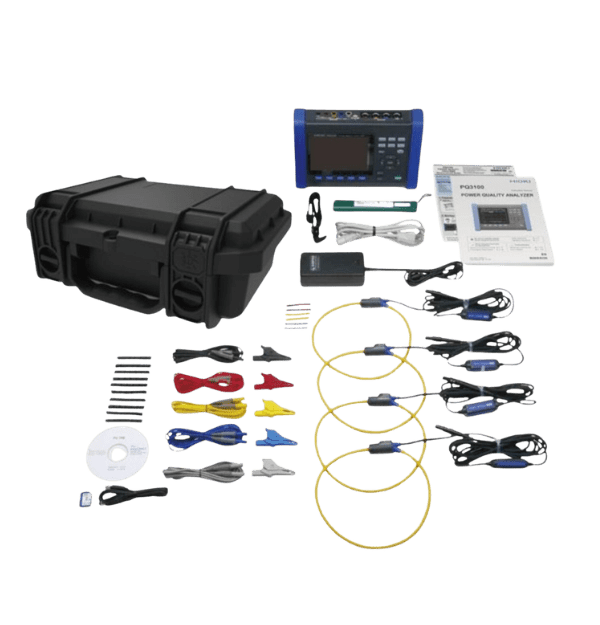

El Hioki PQ3100-04/6000-7in KIT es una solución integral y de alta gama para el análisis de la calidad de la energía eléctrica. Este paquete profesional está diseñado para ingenieros que requieren una monitorización exhaustiva y el registro de anomalías en redes de alta potencia. Al ser un “KIT”, incluye sensores de corriente flexibles de gran capacidad, permitiendo la medición en conductores de gran sección y barras colectoras.

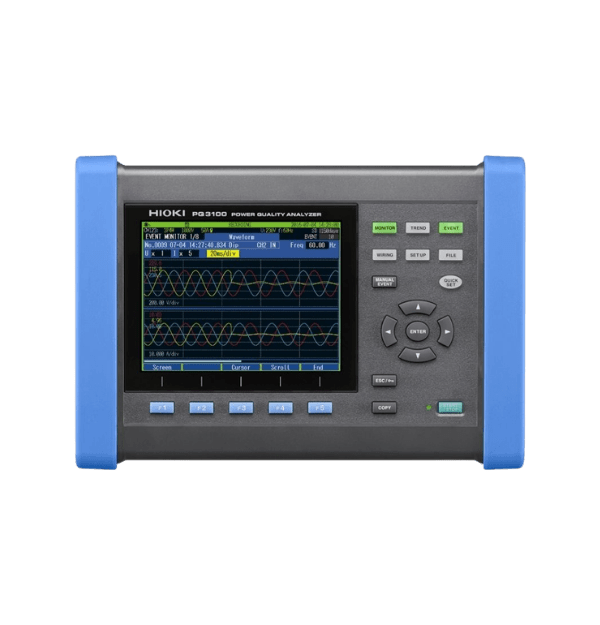

Analizador de Calidad de Energía HIOKI PQ3100-04 (Kit Pro 6000A)
El PQ3100 destaca por su capacidad de captura de anomalías en un solo ciclo, incluyendo caídas de tensión, subidas, interrupciones, armónicos y parpadeo (flicker). Su interfaz intuitiva guía al usuario a través de la configuración de las conexiones, minimizando errores en campo. Este kit específico viene potenciado con sensores flexibles que permiten medir corrientes de hasta 6000 A, ideal para subestaciones y plantas industriales pesadas.
Tabla de Características Técnicas
| Especificación | Detalle Técnico |
| Líneas de Medición | Monofásica (2 o 3 hilos), Trifásica (3 o 4 hilos) + Canal de entrada de corriente extra |
| Rango de Voltaje | Hasta 1000 V CA (Medición de transitorios hasta 6000 V pico) |
| Rango de Corriente | Hasta 6000 A CA (Con sensores flexibles incluidos en el kit) |
| Precisión de Voltaje | $\pm$0.1% del voltaje nominal |
| Parámetros de Calidad | Transitorios, Sags (Huecos), Swells, Interrupciones, Frecuencia, Armónicos (hasta el 50°), Flicker, Inrush |
| Intervalo de Registro | Desde 1 ciclo hasta 2 horas |
| Memoria | Tarjeta SD (Soporta hasta 32 GB para registros de largo plazo) |
| Pantalla | TFT a color de 6.5 pulgadas |
| Interfaces | USB 2.0, LAN, RS-232C |
| Seguridad Eléctrica | CAT IV 600 V / CAT III 1000 V |
| Sensores Incluidos | 4 Sensores flexibles de corriente (Rango hasta 6000A) |
Usos Principales
Auditorías Energéticas: Análisis detallado del consumo y eficiencia en plantas industriales y edificios comerciales.
Diagnóstico de Fallas: Identificación de causas raíz en disparos inesperados de protecciones o mal funcionamiento de maquinaria sensible.
Cumplimiento de Normativas: Verificación de la calidad del suministro según estándares internacionales como IEEE 519 o EN 50160.
Mantenimiento de Subestaciones: Monitorización de carga y calidad en transformadores de potencia de alta corriente.
Beneficios
Captura Total de Eventos: Su tecnología de registro continuo asegura que ningún transitorio o perturbación pase desapercibido, capturando formas de onda antes y después del evento.
Versatilidad de Medición: Los sensores de 6000A permiten abrazar múltiples cables o barras de gran tamaño donde las pinzas rígidas no pueden operar.
Configuración Guiada: El equipo incluye diagramas de conexión en pantalla que verifican si las fases están correctamente conectadas antes de iniciar el registro.
Software de Análisis Potente: Incluye el software PQ ONE para PC, que facilita la creación de informes detallados con un solo clic, permitiendo comparar datos de diferentes periodos.
