Descripción

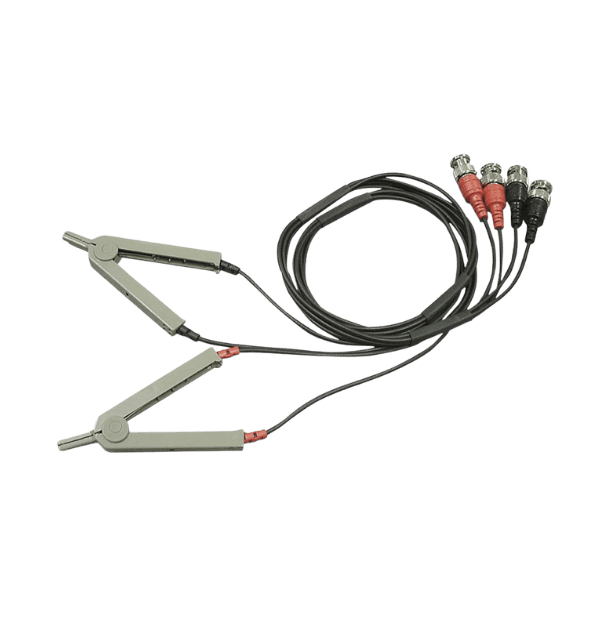

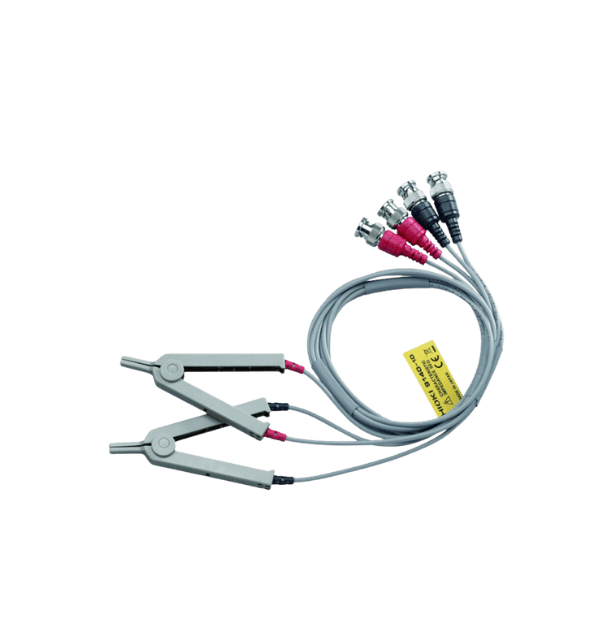

El Hioki 9140-10 es un juego de cables de prueba especializados que utilizan el método de 4 terminales (Kelvin) para eliminar la resistencia de los cables de prueba en las mediciones. Estas puntas cuentan con un diseño de pinza robusto que permite una conexión firme en terminales de componentes, barras colectoras y bornes de baterías, garantizando una transferencia de señal ultra precisa sin interferencias por resistencia de contacto.
Tabla de Características Técnicas
| Especificación | Detalle Técnico |
| Configuración | Método de 4 terminales (Kelvin) |
| Frecuencia de Uso | CC hasta 5 MHz (Optimizado para baja impedancia) |
| Voltaje Máximo Nominal | 60 V CC (No apto para circuitos de CA de potencia) |
| Corriente Máxima | 1 A |
| Apertura de la Pinza | Hasta 12 mm de diámetro |
| Longitud del Cable | Aproximadamente 1 metro (entre el conector y la bifurcación) |
| Tipo de Conector | Conector especial de 4 terminales para equipos Hioki |
| Resistencia de Aislamiento | 100 M$\Omega$ o superior a 500 V CC |
| Compatibilidad Principal | Modelos Hioki BT3561A, BT3562, 3561, 3541 y RM3544 |
Usos Principales
Prueba de Baterías: Medición de la resistencia interna (ESR) en celdas de litio, plomo-ácido y paquetes de baterías pequeños.
Control de Calidad en Producción: Verificación de baja resistencia en componentes electrónicos como resistencias de derivación (shunts) y bobinas.
Mantenimiento Preventivo: Inspección de puntos de contacto en interruptores y relés donde la resistencia debe ser mínima.
Laboratorio de Metrología: Mediciones de precisión donde se requiere anular el error inducido por los propios cables de medición.
Beneficios
Eliminación de Errores: Al usar 4 terminales, separa la ruta de la corriente de la ruta de detección de voltaje, permitiendo medir miliohmios con total exactitud.
Versatilidad de Agarre: Sus puntas tipo pinza permiten sujetar cables delgados o terminales planos sin necesidad de una tercera mano.
Construcción de Alta Calidad: Cables blindados que reducen el ruido electromagnético, vital para mediciones en frecuencias de hasta 5 MHz.
Durabilidad Profesional: Diseñado para resistir ciclos continuos de apertura y cierre en líneas de producción.
