Descripción

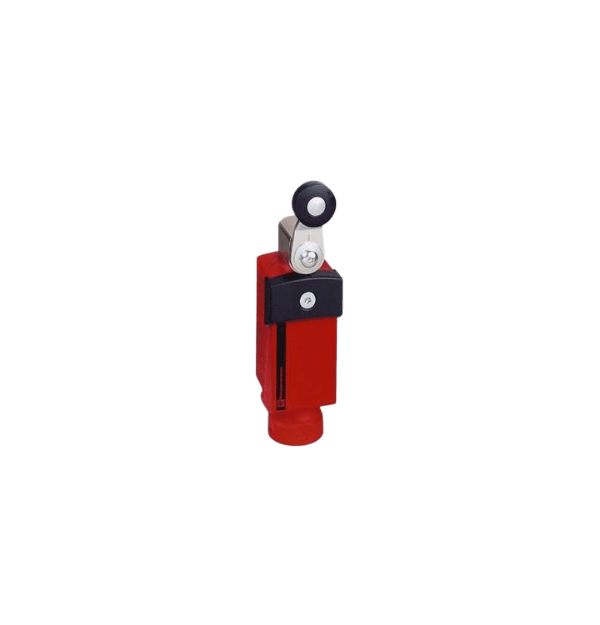

El Telemecanique XCSP3718G13 es un interruptor de límite de seguridad compacto con cuerpo de plástico, perteneciente a la gama Telemecanique Safety switches XCS. Diseñado para aplicaciones de seguridad industrial, este dispositivo está destinado a monitorear la posición de protecciones móviles, como puertas y resguardos en maquinaria, contribuyendo a la seguridad del operador al detener la máquina cuando la protección se abre. Su diseño robusto y sus características específicas lo hacen adecuado para entornos industriales exigentes.
Este modelo en particular cuenta con un cabezal rotativo y una palanca de rodillo termoplástica, ofreciendo una solución versátil para la detección de movimiento rotativo. La conexión eléctrica se realiza mediante terminales, y dispone de una entrada de cable con rosca Pg 13.5. La cubierta protectora de plástico está asegurada con tornillos de seguridad de cabeza de 5 lóbulos, lo que dificulta la manipulación no autorizada.
Tabla de Características del Telemecanique XCSP3718G13
| Característica | Especificación |
|---|---|
| Gama de Producto | Telemecanique Safety switches XCS |
| Tipo de Producto | Interruptor de límite de seguridad |
| Nombre del Componente | XCSP |
| Diseño | Compacto |
| Material del Cuerpo | Plástico |
| Tipo de Cabezal | Rotativo |
| Material del Cabezal | Zamak |
| Cubierta Protectora | Plástico, asegurada con tornillos de seguridad de 5 lóbulos |
| Tipo de Operador | Palanca de rodillo termoplástica |
| Tipo de Contactos | 2 NC (Normalmente Cerrado) + 1 NO (Normalmente Abierto), Ruptura lenta, Ruptura antes de la conexión |
| Entrada de Cable | 1 entrada con rosca Pg 13.5 |
| Conexión Eléctrica | Terminales |
| Capacidad de Conexión | con contacto NC |
| Actuación del Interruptor | Por leva de 30° |
| Designación de Código de Contacto | B300, AC-15 (Ue = 240 V, Ie = 1.5 A) según IEC 60947-5-1 apéndice A; R300, DC-13 (Ue = 250 V, Ie = 0.1 A) según IEC 60947-5-1 apéndice A |
| Resistencia entre Terminales | según IEC 60255-7 categoría 3 |
| Precisión de Repetición | 0.1 mm en los puntos de disparo, 1 millón de ciclos operativos para el cabezal con émbolo final de plástico |
| Nivel de Seguridad | Puede alcanzar Categoría 4 con el sistema de monitorización adecuado y cableado correcto según ISO 13849-1; puede alcanzar PL = e con el sistema de monitorización adecuado y cableado correcto según ISO 13849-1; puede alcanzar SIL 3 con el sistema de monitorización adecuado y cableado correcto según IEC 61508 |
| Datos de Fiabilidad de Seguridad (B10d) | 50,000,000 (valor dado para una vida útil de 20 años limitada por el desgaste mecánico o de los contactos) |
| Tratamiento Protector | TC |
| Clase de Protección contra Choque Eléctrico | Clase II según NF C 20-030; Clase II según IEC 61140 |
| Grado de Protección IK | IK04 según IEC 62262 |
| Grado de Protección IP | IP66 según IEC 60529, IP67 según IEC 60529 |
| Resistencia a las Vibraciones | 25 gn (f= 10-500 Hz) según IEC 60068-2-6 |
| Resistencia a los Choques | 50 gn para 11 ms según IEC 60068-2-27 |
| Normas | CSA C22.2 No 14, UL 508, IEC 60947-5-1, EN 1088/ISO 14119, IEC 60204-1 |
| Peso | 0.162 kg (aproximado) |
Usos del Telemecanique XCSP3718G13
- Monitoreo de puertas y resguardos de seguridad en maquinaria industrial: Asegura que la maquinaria peligrosa se detenga cuando se abre una protección.
- Detección de posición en sistemas automatizados: Indica la posición de elementos móviles en máquinas y equipos.
- Aplicaciones en entornos industriales con requisitos de seguridad: Adecuado para diversas industrias donde la seguridad del operador es primordial.
- Sistemas de enclavamiento de seguridad: Forma parte de circuitos de seguridad más complejos para prevenir el acceso a zonas peligrosas mientras la máquina está en funcionamiento.
Beneficios del Telemecanique XCSP3718G13
- Seguridad mejorada: Contribuye a la protección del personal al detener la maquinaria ante la apertura de resguardos.
- Diseño compacto: Permite su instalación en espacios reducidos.
- Construcción robusta: El cuerpo de plástico y el cabezal de zamak ofrecen durabilidad en entornos industriales.
- Alta fiabilidad: El valor B10d indica una larga vida útil mecánica.
- Protección ambiental IP66 e IP67: Resistente al polvo y al agua, lo que permite su uso en condiciones adversas.
- Facilidad de instalación: La conexión por terminales y la entrada de cable estándar facilitan el montaje.
- Cumplimiento de normativas de seguridad: Ayuda a cumplir con los estándares de seguridad industrial relevantes (IEC, EN, UL, CSA).
- Prevención de manipulación: Los tornillos de seguridad en la cubierta dificultan el acceso no autorizado a los componentes internos.
