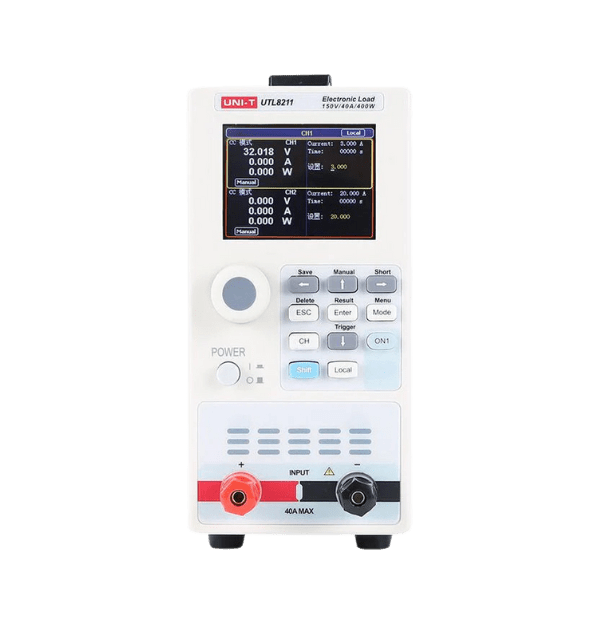

Name: UTL8211 FUENTES DE CARGA PROGRAMABLES MARCA UNI-T - ICESCOL
Price: 1130000 COP
Availability: InStock

Descripción

El UNI-T UTL8211 es un instrumento de un solo canal de la serie UTL8200, diseñado para simular de forma precisa y controlada una carga eléctrica en un circuito de corriente continua (DC). Con una capacidad de disipación de 400W, soporta un voltaje de entrada de hasta 150V y una corriente de hasta 40A. Su alta resolución de medición de $1 mV /1 mA$ garantiza resultados de prueba detallados y fiables.

Cuenta con una pantalla LCD de $2.8$ pulgadas para una visualización clara y una operación sencilla. Ofrece siete modos de prueba (CC, CV, CR, CP, Dinámico, Lista y Batería) y múltiples funciones de protección (OVP, OCP, OPP, OTP, Anti-conexión inversa). La inclusión de la interfaz RS-232C y el soporte para el protocolo SCPI facilita su integración en sistemas de prueba automáticos (ATS) y su control remoto a través de software de PC.

Características Técnicas Detalladas

Característica	Valor/Especificación
Modelo	UTL8211
Tipo de Instrumento	Carga Electrónica DC Programable
Canales	1 Canal
Potencia Máxima	$400 W$
Rango de Voltaje de Entrada	$0 V \sim 150 V$
Rango de Corriente de Entrada	$0 A \sim 40 A$ (Rangos: $0 A \sim 4 A / 0 A \sim 40 A$ )
Modos de Operación	7 modos: Corriente Constante (CC), Voltaje Constante (CV), Resistencia Constante (CR), Potencia Constante (CP), Dinámico, Lista, Batería.
Resolución de Prueba	$1 mV /1 mA$ (Alta Resolución)
Velocidad de Medición	Velocidad de medición de voltaje y corriente de hasta $40 kHz$
Frecuencia Dinámica Máxima	$10 kHz$ (o $5 kHz$ en versiones más recientes como UTL8211+)
Tasa de Respuesta (Slew Rate)	Tasa de caída de corriente de hasta $0.15 A / μ s$ (o $0.08 A / μ s \sim 0.4 A / μ s$ en UTL8211+)
Pantalla	LCD a color de $2.8$ pulgadas
Interfaz de Comunicación	RS-232C (Estándar), protocolo SCPI
Memoria de Datos	$60$ conjuntos de memoria
Funciones de Protección	Protección contra sobrevoltaje (OVP), sobrecorriente (OCP), sobrepotencia (OPP), sobretemperatura (OTP) y anti-conexión inversa.
Dimensiones	$300 mm \times 88 mm \times 174 mm$ (Aprox.)
Peso	$3.6 Kg$ (Aprox.)

Usos Principales

Prueba de Fuentes de Alimentación (PSU): Simulación de cargas para verificar la regulación, estabilidad y límites de corriente/voltaje de fuentes de poder AC/DC, convertidores DC/DC, y cargadores.
Pruebas de Baterías: Caracterización de capacidad, pruebas de descarga en múltiples modos (Corriente Constante, Potencia Constante, Resistencia Constante) y simulación del ciclo de vida.
Pruebas de Componentes de Potencia: Evaluación de la curva de rendimiento de fusibles, interruptores, relés y otros dispositivos.
Integración en Sistemas de Prueba Automatizados (ATS): Control remoto a través de la interfaz RS-232C y el protocolo SCPI para la automatización de pruebas en líneas de producción.
Investigación y Desarrollo (I+D) y Laboratorios: Diseño y validación de nuevos circuitos y productos electrónicos.

Beneficios Clave

Alta Precisión: La resolución de $1 mV /1 mA$ asegura mediciones muy exactas, cruciales para la caracterización de dispositivos de potencia sensibles.
Versatilidad de Pruebas: Los 7 modos de prueba (incluyendo el modo Dinámico, Lista y Batería) permiten simular una amplia gama de escenarios de carga reales.
Automatización Sencilla: La interfaz RS-232C y la compatibilidad con el protocolo SCPI facilitan la configuración de pruebas automáticas y la integración en entornos industriales.
Seguridad Operacional: Las múltiples funciones de protección garantizan la longevidad del equipo y la seguridad durante las pruebas de alto rendimiento.
Diseño Compacto: Su factor de forma reducido y la pantalla intuitiva lo hacen ideal para el uso en bancos de trabajo y laboratorios con espacio limitado.
