En el sector del mantenimiento eléctrico, la seguridad, la precisión en el diagnóstico y la rapidez son factores críticos. Un ingeniero o técnico debe estar equipado con herramientas que no solo midan, sino que también analicen y permitan tomar decisiones proactivas. La elección de los equipos está directamente ligada a la complejidad de las instalaciones y el presupuesto disponible.
Este artículo detalla la configuración de tres kits esenciales (económico, medio y alto presupuesto) para el profesional del mantenimiento eléctrico, presentando referencias clave de las marcas líderes Fluke, FLIR, UNI-T y Extech, con links directos desde el catálogo de ICESCOL.
Puntos Clave: La Trinidad del Diagnóstico
Todo kit de mantenimiento debe incluir estos tres tipos de herramientas para una cobertura integral:
- Multímetro Digital (DMM): Precisión en mediciones de voltaje y resistencia en circuitos de control.
- Pinza Amperimétrica: Seguridad y rapidez para medir corriente (carga) sin interrumpir el circuito.
- Herramienta de Temperatura (IR o Termográfica): Detección temprana de puntos calientes, esencial para el mantenimiento predictivo.
Kit de Equipos de Mantenimiento Eléctrico por Presupuesto
1. Kit de Presupuesto Económico: Funcionalidad y Seguridad Básica
Ideal para técnicos que inician o para mantenimiento en entornos no críticos, priorizando las funciones básicas de medición segura.
| Marca | Tipo de Equipo | Referencia Sugerida | Información del Producto | Link Directo a ICESCOL |
| UNI-T | Multímetro Digital | UNI-T UT33D+ | Multímetro de mano robusto y compacto. Mide VCA/VCC, resistencia y continuidad. Incluye función NCV (detección de voltaje sin contacto) para mayor seguridad. | Link a UT33D+ MULTIMETROS DIGITALES MARCA UNI-T |
| UNI-T | Pinza Amperimétrica | UNI-T UT204+ | Pinza True RMS versátil. Mide corriente CA/CC hasta 600A, voltaje, resistencia, frecuencia y capacitancia. Ideal para detectar sobrecargas y desequilibrios. | Link a UT204+ PINZA VOLTIAMPERIMETRICA MARCA UNI-T |
| EXTECH | Termómetro IR | EXTECH 42512 | Termómetro infrarrojo de doble láser con relación distancia-objetivo 30:1. Permite medir temperaturas superficiales de forma segura, identificando rápidamente áreas de riesgo de sobrecalentamiento. | Link a EXTECH 42512 TERMOMETRO IR |
UT33D+ UT204+ EXTECH 42512
2. Kit de Presupuesto de Rango Medio: Precisión True-RMS y Diagnóstico Térmico Compacto
Dirigido a electricistas y técnicos industriales que necesitan lecturas precisas en entornos con armónicos (VFDs) y requieren una herramienta de inspección térmica profesional.
| Marca | Tipo de Equipo | Referencia Sugerida | Información del Producto | Link Directo a ICESCOL |
| FLUKE | Multímetro Digital (True RMS) | FLUKE-115 | Multímetro True-RMS para electricistas. Mide tensión, corriente (10A), resistencia, frecuencia y capacitancia. Precisión confiable para cargas no lineales. | LINK A FLUKE-115 MULTIMETRO DIGITAL) |
| EXTECH | Pinza Amperimétrica (IR integrado) | EXTECH EX840 | Pinza True RMS de 1000A con Termómetro IR integrado. Permite medir la corriente y la temperatura superficial de los conductores simultáneamente, ideal para identificar puntos calientes rápidamente. | Link a EXTECH EX840 PINZA VOLTIAMPERIMETRICA DIGITAL RMS |
| FLIR | Cámara Termográfica Compacta | FLIR C3-X | Cámara termográfica de bolsillo con resolución de 128x96px y tecnología MSX®. Esencial para el PdM, con conectividad Wi-Fi a la nube FLIR Ignite™ para documentación. | Link a C3-X CAMARA TERMOGRAFICA MARCA FLIR |
FLUKE 115 EX840 C3-X
3. Kit de Alto Presupuesto: Mantenimiento Predictivo y Conectividad Fluke Connect®
La configuración premium para la ingeniería de mantenimiento predictivo y monitoreo avanzado, ofreciendo registro de datos, capacidad de aislamiento y diagnósticos combinados.
| Marca | Tipo de Equipo | Referencia Sugerida | Información del Producto | Link Directo a ICESCOL |

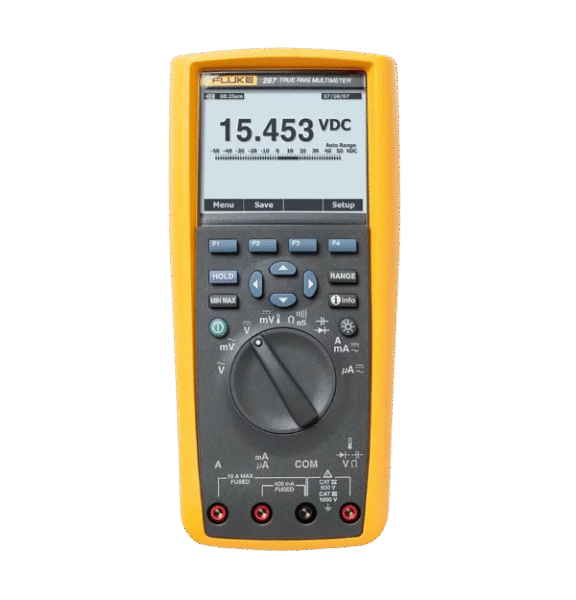

| FLUKE | Multímetro Industrial Avanzado | FLUKE-287 | Multímetro True RMS con capacidad de registro de datos (TrendCapture). Captura transitorios intermitentes y tendencias, esencial para el diagnóstico de calidad de energía. | Link a FLUKE-287 MULTIMETRO ELECTRONICO TRUE RMS |
| FLUKE | Pinza Amperimétrica Flexible (FC) | FLUKE 376 FC | Pinza True RMS de alto rendimiento con sonda flexible iFlex (hasta 2500A CA) y conectividad Fluke Connect®. Mide corriente, voltaje, frecuencia y VFD. | Link a FLUKE 376 FC PINZA VOLTIAMPERIMETRICA CON SONDA IFLEX |

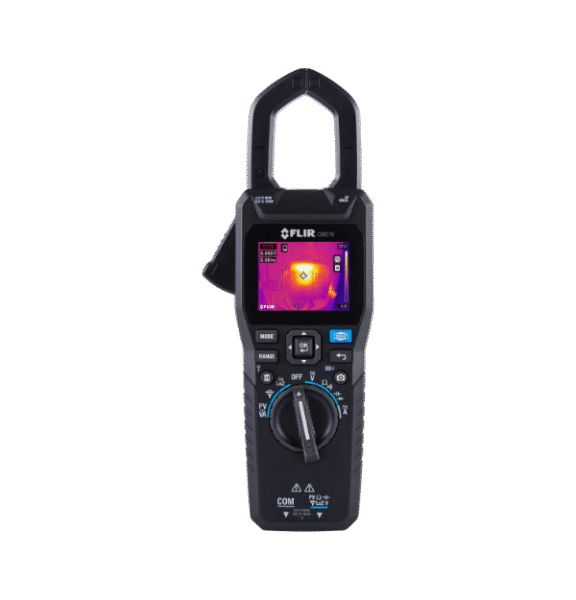

| FLIR | Pinza Termográfica IGM™ | FLIR CM276 | Pinza amperimétrica True RMS de 600A que integra una cámara térmica IGM™ (Medición Guiada por Infrarrojos) de 160x120px. Permite ver el problema térmico antes de medir. | Link a FLIR CM276 Pinza Amperimétrica) |
| FLUKE (Adicional Crucial) | Multímetro/Medidor de Aislamiento | FLUKE 1587 FC | Herramienta 2 en 1. Combina un multímetro True RMS completo con un Megóhmetro (medidor de resistencia de aislamiento) de hasta 1000V. Esencial para mantenimiento predictivo de motores y cables. | Link a FLUKE-1587 MULTIMETRO) |
FLUKE 287 FLUKE 376 FLIR CM276 FLUKE 1587
Beneficios de un Kit Completo
- Mayor Seguridad: Equipos True-RMS con clasificación CAT III/IV y las funciones sin contacto (IR y pinzas) reducen el riesgo de accidentes eléctricos.
- Eficiencia Aumentada: La termografía permite inspeccionar cientos de puntos en minutos, acelerando la identificación de fallas. Las funciones de registro de datos minimizan el tiempo de inactividad al capturar eventos intermitentes.
- Decisiones Basadas en Datos: Las herramientas de alto rango ofrecen conectividad (Fluke Connect®, FLIR Ignite™) para documentar, analizar tendencias y compartir datos de forma colaborativa.
- Cumplimiento Normativo: Los medidores de aislamiento y la termografía son requisitos clave para programas de mantenimiento predictivo según estándares industriales.
Aplicaciones con Ejemplos Prácticos de Uso
| Equipo Clave | Aplicación Crítica | Ejemplo Práctico de Uso |
| Multímetro (FLUKE-115) | Diagnóstico de Sensores y PLC | Verificar la señal de 4-20mA de un transmisor de presión o el voltaje de 24VDC de la fuente de alimentación de un PLC, asegurando el correcto funcionamiento de los circuitos de control. |
| Pinza Amperimétrica (FLUKE 376 FC) | Medición de Cargas en Variadores | Usar la función VFD (Filtro Pasa Bajo) para medir la corriente real en el lado de salida de un variador de frecuencia, descartando el ruido de alta frecuencia que distorsiona las lecturas. |
| Cámara Termográfica (FLIR C3-X / CM276) | Inspección de Transformadores y Motores | Escanear el panel de conexiones de un motor o las bornas de un transformador para detectar un punto caliente (+5°C o más de diferencia) causado por un borne flojo antes de que se produzca una falla por arco eléctrico. |
| Medidor de Aislamiento (FLUKE 1587 FC) | Prueba de Aislamiento de Cables | Ejecutar una prueba PI (Índice de Polarización) y DAR (Razón de Absorción Dieléctrica) en un cable de potencia viejo para determinar si la humedad o el deterioro han comprometido el aislamiento antes de conectarlo a un equipo nuevo. |
