Descripción

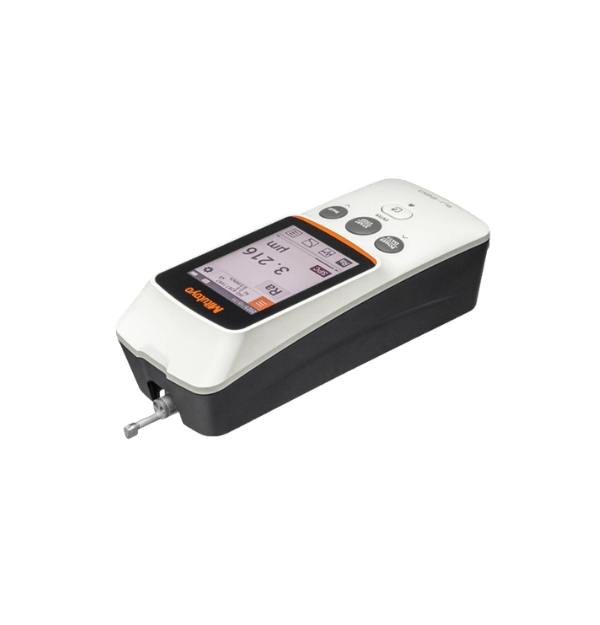

EN ICESCOL SE ENCUENTRA El Mitutoyo 178-742-13 es un instrumento de medición de rugosidad superficial por contacto de alto rendimiento. Pertenece a la serie SJ-210, diseñada para operarios que requieren resultados inmediatos en el área de producción sin sacrificar la sofisticación de los parámetros de análisis (Ra, Rz, Ry, Rq, etc.). Su unidad de propulsión estándar y su palpador de diamante de 4 mN / 5 µm lo convierten en el estándar para piezas mecanizadas comunes.
### 1. Ficha Técnica Maestra (Especificaciones de Fabricante)
| Atributo Técnico | Detalle de Especificación |
| Referencia de Catálogo | 178-742-13 |
| Serie de Modelo | Surftest SJ-210 (Variante Standard Drive) |
| Unidad de Propulsión | Tipo estándar con recorrido máximo de 17.5 mm |
| Punta del Palpador | Diamante natural, ángulo de 90°, radio de punta de 5 µm |
| Fuerza de Medición | 4 mN (ideal para superficies metálicas robustas) |
| Rango de Medición (Z) | 360 µm (-200 µm a +160 µm) |
| Resolución del Eje Z | 0.02 µm (rango 360 µm), 0.006 µm (rango 100 µm), 0.002 µm (rango 25 µm) |
| Velocidad de Medición | 0.25, 0.5, 0.75 mm/s (Retorno: 1 mm/s) |
| Longitud de Corte (λc) | 0.08, 0.25, 0.8, 2.5 mm |
| Parámetros Soportados | Ra, Rc, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, Rmr, Rpc, Rpk, Rvk, y más. |
| Filtros Digitales | Gaussiano, 2CR75, PC75 |
| Pantalla | LCD a color de 2.4 pulgadas con retroiluminación y autorrotación |
| Almacenamiento | 10 condiciones de medición internas; expansión vía Micro SD |
| Salida de Datos | USB, Digimatic SPC, RS-232C |
| Alimentación | Batería recargable Ni-MH integrada (aprox. 1000 mediciones) |
2. Usos y Aplicaciones en el Sector Industrial
El diseño del 178-742-13 permite una versatilidad que otros equipos de banco no poseen:
Inspección de Ejes y Cigüeñales: Verificación de la rugosidad en superficies de rodamiento para asegurar la retención de lubricante.
Mecanizado de Precisión: Control de calidad tras procesos de torneado, fresado y rectificado para cumplir con planos de ingeniería.
Industria Automotriz: Medición de bloques de motor, culatas y componentes de transmisión donde la textura superficial es crítica para el rendimiento.
Validación de Moldes: Medición en cavidades de moldes de inyección para predecir el acabado de la pieza plástica final.
Mantenimiento Preventivo: Monitoreo del desgaste de superficies en maquinaria pesada para detectar erosión prematura.
3. Beneficios Estratégicos del Equipo

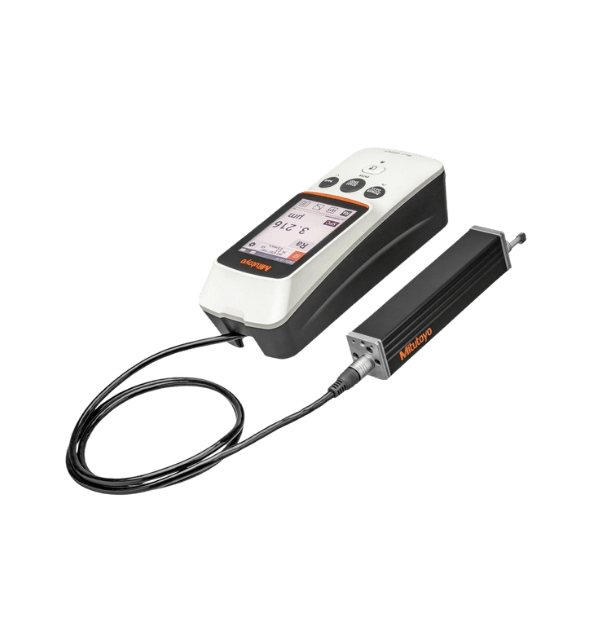

Portabilidad Sin Cables: La unidad de visualización y la unidad de propulsión pueden separarse, permitiendo medir piezas gigantescas o estructuras instaladas donde el espacio es mínimo.
Juicio de Aceptación Inmediato: El equipo permite programar límites de tolerancia. Si el resultado está fuera de rango, el valor se muestra en rojo, facilitando el trabajo a operarios que no son expertos en metrología.
Gráficos en Pantalla: A diferencia de rugosímetros básicos, el SJ-210 muestra el perfil de rugosidad real, permitiendo identificar visualmente picos o valles anormales.
Cumplimiento Normativo Total: Soporta los estándares internacionales más modernos (ISO 1997, VDA, ANSI, JIS), lo que garantiza que sus mediciones sean válidas para exportaciones.
Durabilidad Japonesa: El palpador es retráctil y cuenta con una tapa protectora, lo que extiende la vida útil del diamante frente a golpes accidentales en el taller.
