Descripción

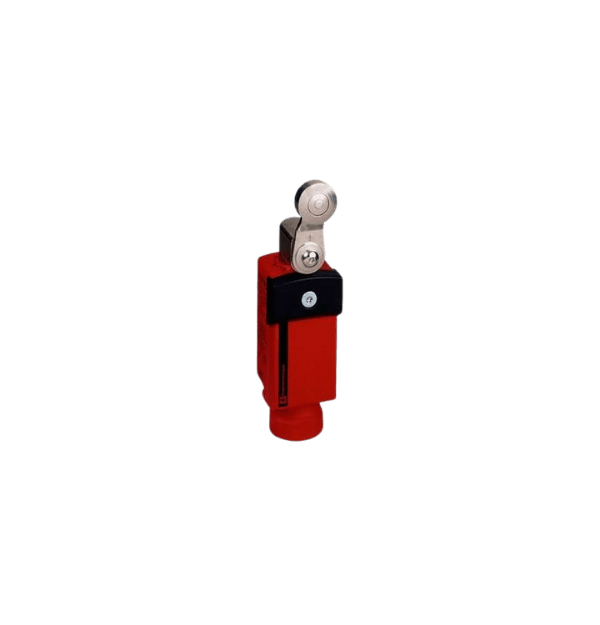

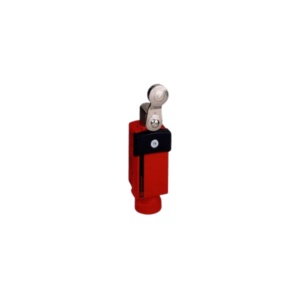

El Telemecanique Sensors XCSP3719G13 es un interruptor de límite de seguridad compacto con carcasa de plástico, diseñado para aplicaciones donde se requiere la supervisión de la posición de resguardos y otros elementos móviles en maquinaria industrial. Su función principal es detener la máquina en caso de apertura o movimiento inesperado del elemento protegido, contribuyendo a la seguridad del operador.
Este modelo específico cuenta con un cabezal rotatorio y una palanca con rodillo de acero, ofreciendo una solución robusta y confiable para la detección de posición. La conexión eléctrica se realiza mediante terminales, facilitando su instalación. Incorpora contactos de ruptura lenta, con una configuración de 2 contactos normalmente cerrados (NC) y 1 contacto normalmente abierto (NO), lo que permite una versatilidad en los circuitos de seguridad.
La carcasa de plástico con doble aislamiento proporciona protección contra descargas eléctricas (Clase II). El interruptor cuenta con una entrada de cable roscada para prensaestopas Pg 13.5, asegurando una conexión sellada y protegida contra el ingreso de polvo y agua (IP66 e IP67).
Tabla de Características:
| Característica | Especificación |
|---|---|
| Gama de Producto | Telemecanique Safety switches XCS |
| Tipo de Producto | Interruptor de límite de seguridad |
| Nombre del Componente | XCSP |
| Diseño | Compacto |
| Material de la Carcasa | Plástico con doble aislamiento |
| Tipo de Cabezal | Rotatorio |
| Tecnología de Protección | Cubierta protectora de plástico, asegurada con tornillo de seguridad de 5 lóbulos |
| Tipo de Actuador | Palanca con rodillo de acero |
| Tipo de Contacto | Ruptura lenta, apertura positiva |
| Configuración de Contactos | 2 NC + 1 NO |
| Entrada de Cable | 1 entrada roscada para prensaestopas Pg 13.5 |
| Conexión Eléctrica | Terminales |
| Capacidad de Conexión | 1 x 0.34…2 x 0.75 mm² (con contacto NC) |
| Actuación del Interruptor | Por leva de 30° |
| Designación de Código de Contacto | B300, AC-15 (Ue = 240 V, Ie = 1.5 A) según IEC 60947-5-1 Apéndice A; R300, DC-13 (Ue = 250 V, Ie = 0.1 A) según IEC 60947-5-1 Apéndice A |
| Resistencia entre Terminales | 25 MΩ según IEC 60255-7 categoría 3 |
| Precisión de Repetición | 0.1 mm en los puntos de disparo, 1 millón de ciclos de operación para el cabezal con actuador de émbolo |
| Material del Cabezal | Zamak |
| Nivel de Seguridad | Puede alcanzar la Categoría 4 con el sistema de monitorización adecuado y cableado correcto según ISO 13849-1; Puede alcanzar PL = e con el sistema de monitorización adecuado y cableado correcto según ISO 13849-1; Puede alcanzar SIL 3 con el sistema de monitorización adecuado y cableado correcto según IEC 61508 |
| Datos de Fiabilidad de Seguridad | B10d = 50,000,000 (valor dado para una vida útil de 20 años limitada por desgaste mecánico o de los contactos) |
| Tratamiento de Protección | TC |
| Normas | CSA C22.2 No 14, UL 508, IEC 60947-5-1, EN 1088/ISO 14119, IEC 60204-1 |
| Protección contra Choques Eléctricos | Clase II |
| Resistencia a las Vibraciones | 25 gn (f= 10-500 Hz) según IEC 60068-2-6 |
| Grado de Protección IK | IK04 según IEC 62262 |
| Grado de Protección IP | IP66 según IEC 60529, IP67 según IEC 60529 |
| Peso | 0.162 kg (aproximadamente) |
| Estado Comercial | Fin de comercialización: 30 de abril de 2021 |
| Fin de Servicio | 16 de junio de 2021 |
Usos:
- Supervisión de la posición de puertas de seguridad, protectores y resguardos en maquinaria industrial.
- Detección de la posición límite en elementos móviles de máquinas herramienta, equipos de embalaje, prensas, etc.
- Implementación en circuitos de seguridad para detener movimientos peligrosos al detectar una apertura.
- Enclavamiento de seguridad para prevenir el acceso a zonas peligrosas mientras la máquina está en funcionamiento.
Beneficios:
- Seguridad: Contribuye a la protección del personal al detener la maquinaria en condiciones inseguras.
- Robustez: La palanca con rodillo de acero y la carcasa de plástico ofrecen una buena resistencia mecánica en entornos industriales.
- Confiabilidad: Diseño y materiales de calidad Telemecanique Sensors para un funcionamiento constante.
- Versatilidad: La configuración de 2 NC + 1 NO permite la integración en diversos circuitos de seguridad.
- Protección Ambiental: Grado de protección IP66 e IP67 asegura la operación en ambientes con polvo y humedad.
- Facilidad de Instalación: La conexión por terminales y la entrada de cable Pg 13.5 simplifican el montaje.
- Conformidad con Normativas: Cumple con estándares de seguridad internacionales como IEC, EN, UL y CSA.
