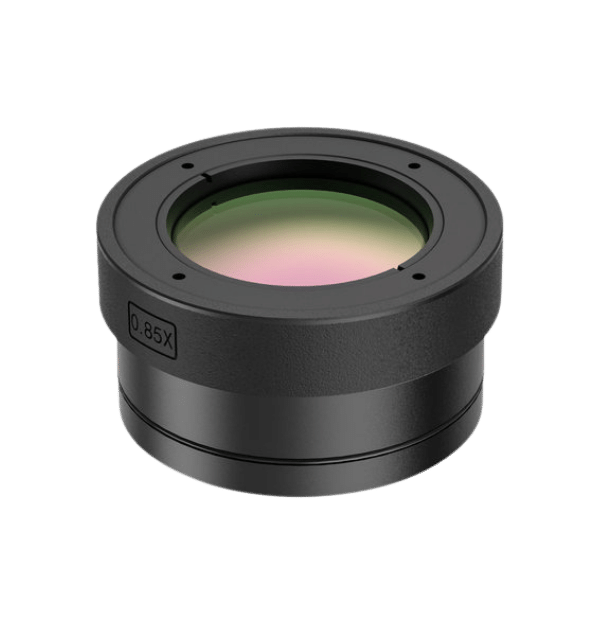

Descripción
El lente Hikmicro HM-SP650-MACRO es la herramienta de análisis térmico más avanzada para la inspección de microcomponentes. A diferencia de los lentes estándar o los macro de menor aumento, este modelo está diseñado específicamente para las cámaras de las series SP40 y SP60, permitiendo visualizar estructuras diminutas con una resolución de hasta 25 micras ($\mu m$).
Este lente es, esencialmente, un microscopio infrarrojo que permite a los ingenieros observar el comportamiento térmico de pistas de circuitos, microchips y uniones de soldadura con una precisión sin precedentes.
Especificaciones del lente Hikmicro HM-SP650-MACRO
Cada detalle ha sido optimizado para la investigación y el desarrollo de electrónica de alta densidad.
| Especificación Técnica | Detalle del Equipo | Beneficio Operativo en Laboratorio |
| Resolución Microscópica Extrema | Detecta objetos desde 25 µm × 25 µm (en SP60) | Permite visualizar el comportamiento térmico individual de pistas minúsculas, uniones de soldadura y semiconductores. |
| Enfoque Ultra Cercano | Distancia fija de 60 mm (± 2 mm) | Transforma instantáneamente la cámara termográfica en un microscopio infrarrojo de banco para análisis de circuitos de alta densidad. |
| Transmisión Térmica de Precisión | Apertura de F1.2 | Garantiza la captura óptima de radiación infrarroja, manteniendo la máxima nitidez para diagnosticar gradientes térmicos submilimétricos. |
| Resolución Espacial de Élite | IFOV de 0.37 mrad | Facilita la identificación exacta de puntos de resistencia térmica inusual en conexiones BGA o micro-soldaduras. |
| Cobertura Óptica Focalizada | Distancia focal de 45.4 mm | Proporciona un campo de visión altamente concentrado para evaluar el estrés térmico en microchips bajo carga operativa. |
| Compatibilidad Modular | Para series SP40, SP40H, SP60 y SP60H | Integración inteligente e inmediata que expande las capacidades de laboratorio de las cámaras Serie SP sin configuraciones complejas |
Usos Principales del lente Hikmicro HM-SP650-MACRO
Análisis Forense de Electrónica: Identificación de causas raíz de fallos en componentes SMD y pistas microscópicas.
Laboratorios de I+D: Evaluación de la gestión térmica en el diseño de nuevos procesadores y módulos de potencia.
Pruebas de Estrés en Semiconductores: Monitoreo en tiempo real de la distribución de calor en microchips bajo carga.
Verificación de Soldadura: Detección de puntos de resistencia térmica inusual en conexiones BGA o micro-soldaduras.
Beneficios del lente Hikmicro HM-SP650-MACRO
Nitidez Microscópica: Permite ver detalles que otros lentes macro ignoran, alcanzando una resolución de 25 micras que define perfectamente los bordes de componentes minúsculos.
Diagnóstico de Alta Precisión: Ayuda a prevenir fallas catastróficas al identificar gradientes de temperatura en áreas de menos de un milímetro.
Medición Sin Contacto: Evita el riesgo de cortocircuitos o daños físicos al medir componentes activos sin necesidad de sondas térmicas.
Integración Inteligente: La cámara reconoce el lente automáticamente, ajustando los parámetros de corrección de emisividad y distancia para mediciones exactas.
