Descripción

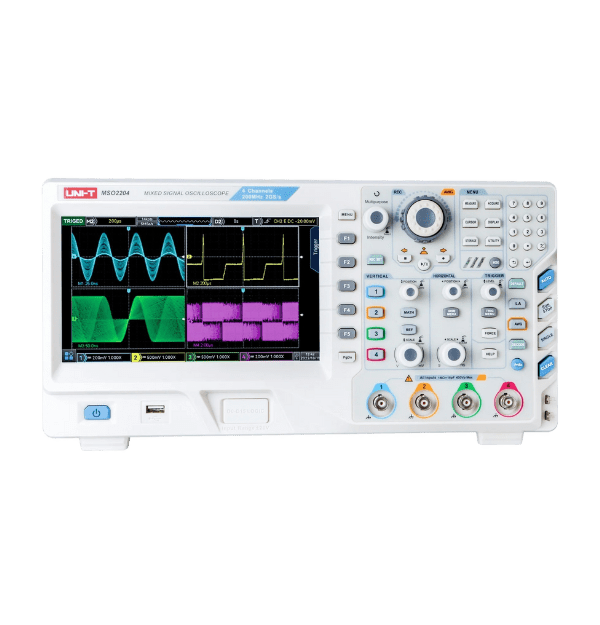

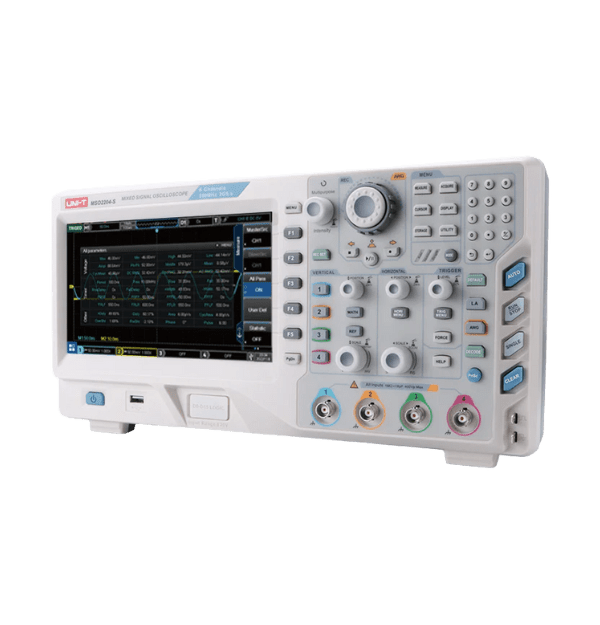

El UNI-T MSO2204 es un Osciloscopio de Señal Mixta (MSO) de alto rendimiento de la serie MSO2000, diseñado para el análisis simultáneo de señales analógicas y digitales. Es la herramienta esencial para ingenieros que trabajan con sistemas embebidos, buses de comunicación serial y electrónica digital/analógica compleja. Con un ancho de banda de , una tasa de muestreo de y una profundidad de memoria líder en su clase, este osciloscopio garantiza la captura precisa y el análisis profundo de formas de onda. Su integración de 4 canales analógicos y 16 canales digitales, junto con una pantalla táctil capacitiva HD de 8 pulgadas, proporciona un flujo de trabajo intuitivo y eficiente para la depuración y verificación de diseño.
Características Técnicas Detalladas (UNI-T MSO2204)
Usos Típicos
El MSO2204 es una herramienta esencial para el análisis de sistemas complejos en diversas áreas:
- Diseño y Depuración de Sistemas Embebidos: Permite correlacionar el tiempo entre las señales analógicas (como la fuente de alimentación) y las señales digitales de buses de comunicación (I2C, SPI, etc.) o lógica de control.
- Verificación de Circuitos Digitales y Mixtos: Ideal para analizar los tiempos de establecimiento (setup) y retención (hold), el jitter y las transiciones de señal en buses de datos de alta velocidad.
- Análisis de Integridad de Señal (SI) y Potencia (PI): Su alta tasa de muestreo y memoria profunda facilitan la captura de eventos rápidos necesarios para el análisis básico de integridad de la señal.
- Laboratorios de Ingeniería y Educación: Proporciona a los estudiantes la experiencia práctica con un equipo profesional que maneja tanto la lógica digital como el análisis de señal analógica.
Beneficios Clave
El UNI-T MSO2204 ofrece ventajas cruciales para los profesionales de la electrónica:
- Análisis Híbrido Completo (MSO): La integración de 4 canales analógicos y 16 digitales simplifica la depuración, permitiendo visualizar la interacción completa entre el dominio analógico y digital en una sola pantalla.
- Detección de Fallas Ocasionales: La altísima tasa de captura de maximiza la probabilidad de detectar glitches, transitorios y fallas intermitentes que otros osciloscopios de menor rendimiento podrían pasar por alto.
- Inspección Detallada de Señales Largas: La profundidad de memoria de por canal permite a los usuarios grabar largos periodos de actividad de la señal con una alta resolución temporal, esencial para el zoom detallado y la decodificación de paquetes de datos extensos.
- Flujo de Trabajo Eficiente: La pantalla táctil capacitiva de 8 pulgadas y las funciones de Activación de Zona (Zone Trigger) y decodificación de hardware opcional simplifican la configuración, la búsqueda de eventos y el análisis de las formas de onda.
