Name: MSO2204X OSCILOSCOPIOS ULTRA FOSFORO DIGITAL MARCA UNI-T - ICESCOL
Price: 12342857 COP
Availability: InStock

Descripción

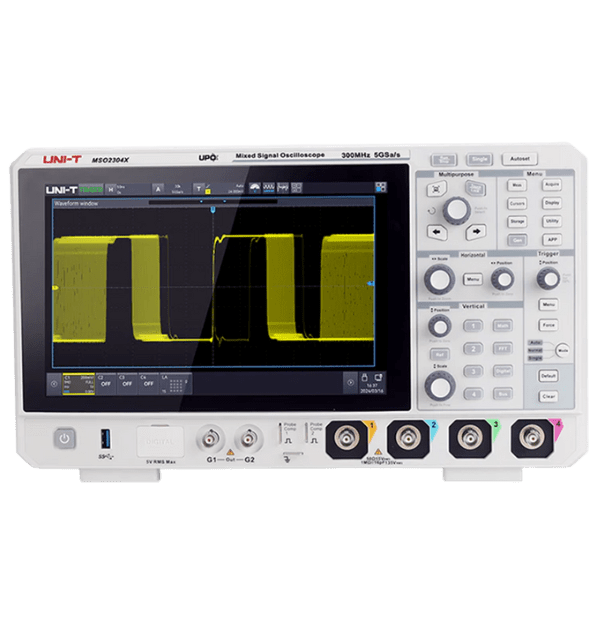

El UNI-T MSO2204X es un instrumento multifuncional de alto rendimiento que combina un Osciloscopio Digital de Fósforo (DSO) y un Analizador Lógico (MSO) en una única plataforma. Diseñado para el ingeniero moderno, este modelo de la serie MSO2000X ofrece un ancho de banda de $200 MHz$ , una impresionante tasa de muestreo de hasta $5 GSa/s$ y una memoria profunda de $100 Mpts$ .

Este equipo 9 en 1 no solo funciona como un osciloscopio de 4 canales analógicos y 16 digitales, sino que también integra funciones esenciales como Analizador de Espectro, Voltímetro Digital (DVM) y Contador de Frecuencia de $7 d ı ˊ gitos$ de hardware, ofreciendo una solución de banco de pruebas completa. Su pantalla táctil capacitiva de $10.1 pulgadas$ con tecnología Ultra Phosphor 3.0 asegura una visualización clara y un manejo intuitivo, crucial para la depuración de señales complejas.

Características Técnicas Detalladas (UNI-T MSO2204X)

Característica	Especificación
Ancho de Banda Analógico	$200 MHz$
Canales	$4 Anal o ˊ gicos + 16 Digitales$ (MSO)
Tasa de Muestreo en Tiempo Real	$5 GSa/s$ (Analógico) / $1.25 GSa/s$ (Digital)
Profundidad Máxima de Memoria	$100 Mpts$
Tasa Máxima de Captura	$2, 000, 000 wfms/s$ (Modo Sequence) / $500, 000 wfms/s$ (Modo Normal)
*Tiempo de Subida (Rise Time)*	$\leq 1.8 ns$
Resolución Vertical	$8 bits$ (hasta $12 bits$ con Enhanced Resolution – ERES)
Escala Vertical	$500 μ V/div$ a $10 V/div$
Pantalla	$10.1 pulgadas$ (Táctil Capacitiva Multi-toque)
Funciones 9-en-1	Osciloscopio, Analizador Lógico, Analizador de Espectro, Bode Plot, DVM, Contador de Frecuencia, Analizador de Protocolo, Grabador, Generador de Onda (Opcional)
*Generador de Señales (AWG)*	Opcional (Doble canal, hasta $50 MHz$ )
Protocolos Incluidos	RS232/UART, I2C, SPI
Protocolos Opcionales	CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT
Conectividad	USB $3.0 \times 3 Host$ , USB $3.0 Device$ , LAN (Web Server), HDMI
Cantidad	1 (según la referencia MSO2204X)

Usos

La versatilidad y el alto rendimiento del MSO2204X lo hacen ideal para:

Desarrollo de Sistemas Embebidos (Debugging): La función MSO de 4+16 canales permite a los desarrolladores ver el detalle analógico de la alimentación y la integridad de la señal al mismo tiempo que decodifican 16 líneas de lógica digital.
Pruebas de Integridad de Señal y Potencia (SI/PI): Su alta tasa de muestreo de $5 GSa/s$ y el bajo tiempo de subida ( $\leq 1.8 ns$ ) son cruciales para medir el jitter, el ruido y los efectos de conmutación de fuentes de alimentación.
Análisis de Buses de Comunicación: El soporte de trigger y decodificación de protocolos seriales (incluyendo RS232/UART, I2C, SPI) permite aislar y analizar rápidamente paquetes de datos específicos.
Análisis de la Estabilidad de Lazo (Bode Plot): Al utilizar el generador de funciones opcional, el equipo realiza análisis de respuesta en frecuencia, fundamental para diseñar y verificar la estabilidad de fuentes de alimentación conmutadas y filtros.
Análisis en el Dominio de la Frecuencia: La función de Analizador de Espectro integrada con FFT de hasta $4 Mpts$ y un rango de frecuencia de hasta $1.25 GHz$ permite la detección de ruido, EMI y análisis armónico.

Beneficios Clave

El diseño del UNI-T MSO2204X se centra en la eficiencia y la precisión:

Diagnóstico Rápido de Fallas Intermitentes: La tasa de captura líder en su clase de $2, 000, 000 wfms/s$ en modo Sequence incrementa en gran medida la probabilidad de capturar eventos raros y transitorios que son la causa de fallas en el diseño.
Claridad de Señal Superior: La Resolución Mejorada (ERES) de $12 bits$ y la pantalla Ultra Phosphor 3.0 ofrecen una visualización con mayor detalle y profundidad de color, haciendo que las variaciones y el ruido de la forma de onda sean mucho más visibles.
Herramienta de Medición Todo en Uno: Al integrar 9 funciones de instrumentos en un solo equipo (incluyendo DVM, Contador de Frecuencia y Analizador de Espectro), se optimiza el espacio y el costo en el banco de pruebas.
Análisis Profundo y Extendido: La memoria de $100 Mpts$ permite al usuario grabar periodos de tiempo prolongados con alta resolución, facilitando el análisis de eventos complejos o la decodificación de miles de paquetes de datos consecutivos.
Control Remoto y Experiencia de Usuario: La gran pantalla táctil de $10.1 pulgadas$ y la funcionalidad de Web Server integrada ofrecen un control remoto y una interacción fluida y moderna, mejorando significativamente el flujo de trabajo en el laboratorio.
