Descripción

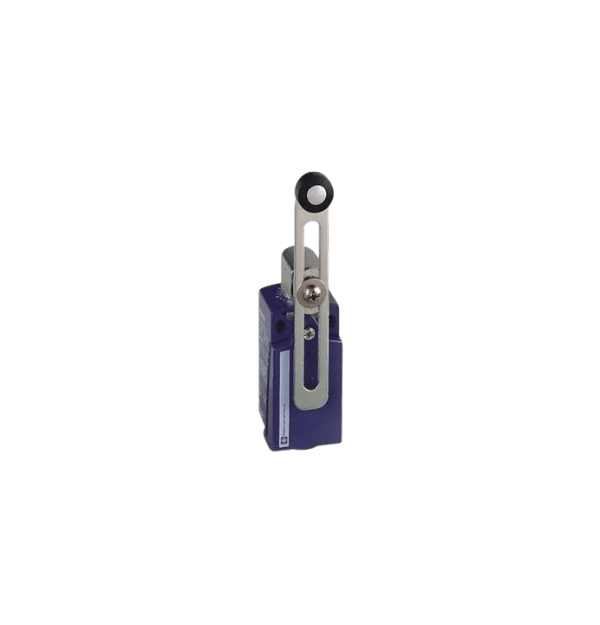

El Telemecanique XCKD2145G11 es un interruptor de límite compacto diseñado para la detección de posición en aplicaciones industriales. Este dispositivo electromecánico robusto y confiable es ideal para entornos exigentes donde se requiere una señalización precisa del movimiento de partes de máquinas o equipos. Su diseño compacto facilita la instalación en espacios reducidos, manteniendo la durabilidad y el rendimiento característicos de la marca Telemecanique (ahora parte de Schneider Electric).
Tabla de Características:
| Característica | Especificación |
|---|---|
| Tipo de Cuerpo | Compacto, diseño rectangular |
| Tipo de Cabeza | Cabeza rotativa con palanca de rodillo de termoplástico |
| Acción del Contacto | Acción rápida (snap action) |
| Configuración de Contacto | 1 NA + 1 NC (un contacto normalmente abierto y un contacto normalmente cerrado) |
| Material del Cuerpo | Zamak (aleación de zinc) |
| Material de la Cabeza | Zamak |
| Material de la Palanca | Termoplástico |
| Diámetro del Rodillo | 18 mm |
| Tipo de Terminales | Tornillo de sujeción |
| Entrada de Cable | 1 entrada roscada PG11 |
| Grado de Protección IP | IP66 según IEC 60529 (protección contra polvo y chorros de agua potentes) |
| Resistencia a Impactos | IK05 según IEC 62262 |
| Tensión Nominal de Aislamiento (Ui) | 300 V según IEC 60947-1 |
| Tensión Nominal de Impulso Soportada (Uimp) | 4 kV según IEC 60947-1 |
| Corriente Térmica Convencional (Ith) | 10 A |
| Categoría de Utilización AC-15 | 240 V, 3 A |
| Categoría de Utilización DC-13 | 250 V, 0.1 A |
| Vida Mecánica | 10 millones de ciclos (típico) |
| Temperatura de Funcionamiento | -25 °C a +70 °C |
| Peso | Aproximadamente 0.12 kg |
| Normas | IEC 60947-5-1 |
Usos:
- Detección de la posición de puertas, protecciones y resguardos en maquinaria industrial.
- Control de límites de carrera en sistemas de transporte, elevación y manipulación de materiales.
- Señalización de la presencia o ausencia de objetos en líneas de producción automatizadas.
- Enclavamiento de seguridad en equipos para prevenir operaciones peligrosas.
- Aplicaciones en entornos donde se requiere resistencia al polvo y al agua, como la industria alimentaria, embalaje y construcción.
- Monitoreo de la posición en equipos móviles y maquinaria agrícola.
Beneficios:
- Diseño Compacto: Permite la instalación en espacios limitados sin comprometer el rendimiento.
- Robustez y Durabilidad: El cuerpo de Zamak y la cabeza resistente aseguran una larga vida útil incluso en entornos industriales severos.
- Alta Protección IP66: Ofrece una excelente resistencia al polvo y a chorros de agua potentes, garantizando un funcionamiento confiable en condiciones adversas.
- Confiabilidad Eléctrica: Los contactos de acción rápida aseguran una conmutación precisa y consistente.
- Facilidad de Instalación: Los terminales de tornillo y la entrada de cable PG11 simplifican el cableado.
- Versatilidad de Aplicaciones: Adecuado para una amplia gama de aplicaciones de detección de posición.
- Seguridad: Contribuye a la seguridad de la maquinaria al proporcionar señales de límite precisas para el control y el enclavamiento.
- Reconocida Marca: Telemecanique (Schneider Electric) es una marca líder en componentes de automatización, garantizando calidad y soporte.
