Description

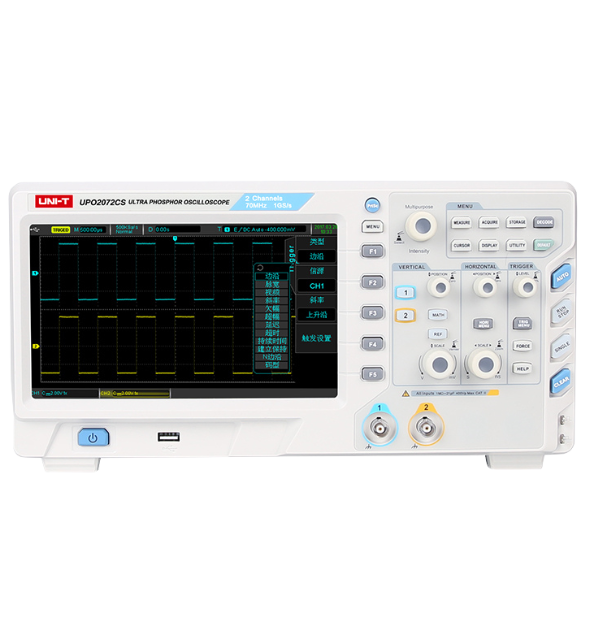

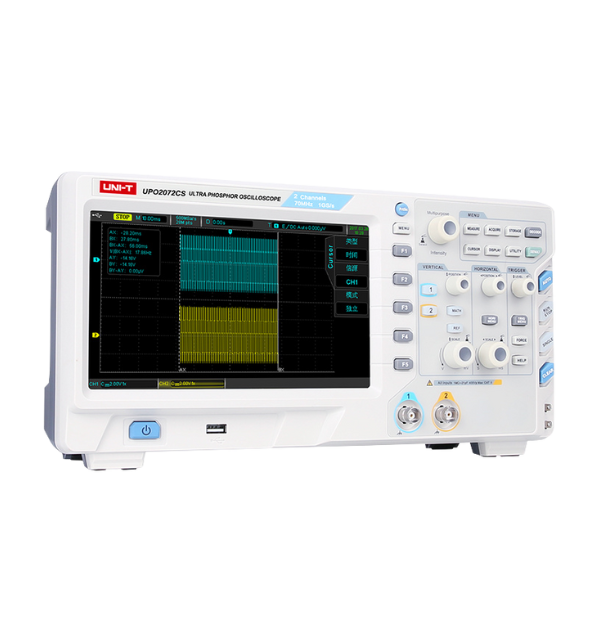

El Osciloscopio UNI-T UPO2072CS es una herramienta indispensable para profesionales y estudiantes que requieren un análisis preciso de señales electrónicas. Equipado con un ancho de banda de 70 MHz, 2 canales y una pantalla LCD TFT de 8 pulgadas, este osciloscopio ofrece una combinación excepcional de rendimiento y portabilidad.
Características principales:
- Ancho de banda: 70 MHz
- Canales: 2
- Pantalla: LCD TFT de 8 pulgadas, WVGA (800 x 480)
- Tasa de captura: 50.000 wfms/s
- Sensibilidad vertical: 1mV/div ~ 20V/div
- Frecuencia de muestreo: 1 Gs/s en tiempo real
- Exploración de base de tiempo: 5ns/div ~ 50s/div
- Tipo de disparador: Video, borde, pulso, alternativo, retardo, runt
- Mediciones automáticas de forma de onda: 27
- Almacenamiento: 28 Mpts (por canal)
- Almacenamiento: Configuración de onda y mapa de bits
- Adquisición de ondas: > 65.000 wfms/s

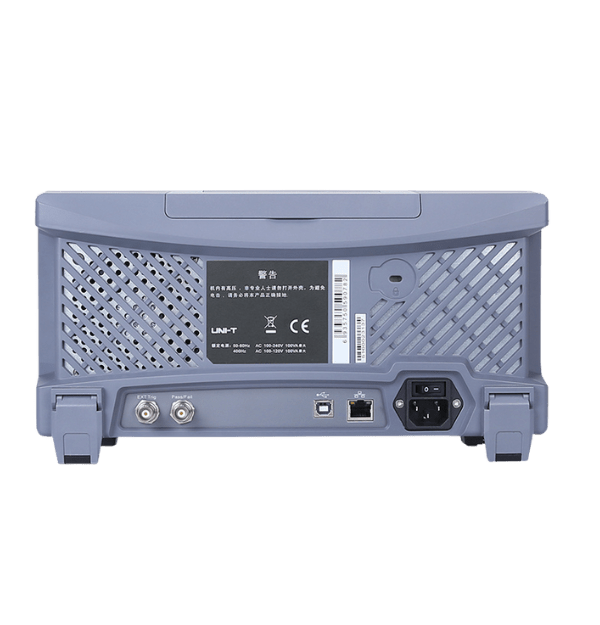

- Puertos: USB, LAN, auxiliar, pasa/falla, salida de disparo
- Matemáticas: Sumar, restar, multiplicar, dividir, FFT
Usos y beneficios:
- Educación: Ideal para laboratorios de electrónica y cursos de ingeniería.
- Investigación y Desarrollo: Herramienta valiosa para la depuración de circuitos y el análisis de señales.
- Productos electrónicos montados en superficie: Permite el diagnóstico preciso de fallas en dispositivos electrónicos miniatura.
- Control industrial: Monitorea y analiza señales en sistemas de control industrial.
Tabla de características detalladas:
| Característica | Descripción |
|---|---|
| Ancho de banda | 70 MHz |
| Canales | 2 |
| Pantalla | LCD TFT de 8 pulgadas, WVGA (800 x 480) |
| Tasa de captura | 50.000 wfms/s |
| Sensibilidad vertical | 1mV/div ~ 20V/div |
| Frecuencia de muestreo | 1 Gs/s en tiempo real |
| Exploración de base de tiempo | 5ns/div ~ 50s/div |
| Tipo de disparador | Video, borde, pulso, alternativo, retardo, runt |
| Mediciones automáticas de forma de onda | 27 |
| Almacenamiento | 28 Mpts (por canal) |
| Almacenamiento | Configuración de onda y mapa de bits |
| Adquisición de ondas | > 65.000 wfms/s |
| Puertos | USB, LAN, auxiliar, pasa/falla, salida de disparo |
| Matemáticas | Sumar, restar, multiplicar, dividir, FFT |
Beneficios:
- Alto rendimiento: Ancho de banda de 70 MHz y tasa de muestreo de 1 Gs/s para capturar señales con precisión.
- Facilidad de uso: Interfaz intuitiva y pantalla LCD grande para una operación sencilla.
- Versatilidad: 2 canales, múltiples tipos de disparo y 27 medidas automáticas para una amplia gama de aplicaciones.
- Portabilidad: Diseño compacto y ligero para una fácil transportación.
