Descripción

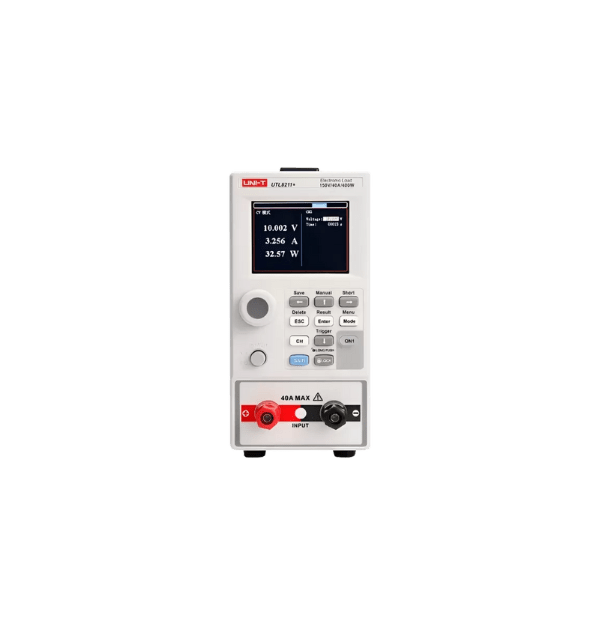

El UNIT-T UTL8211+ es una carga electrónica DC programable de alta precisión y diseño compacto, ideal para pruebas de rendimiento y caracterización de fuentes de alimentación, baterías y otros dispositivos de potencia. Este instrumento de un solo canal ofrece una capacidad de disipación de potencia de hasta 400W, con un rango de voltaje de entrada de 0 a 150V y un rango de corriente de 0 a 40A. Su alta resolución de medición de 1mV/1mA permite análisis detallados y precisos.
El UTL8211+ cuenta con una pantalla LCD TFT a color de 2.8 pulgadas que proporciona una interfaz de usuario clara e intuitiva para la configuración y visualización de los parámetros de prueba. Ofrece cuatro modos de operación básicos: corriente constante (CC), voltaje constante (CV), resistencia constante (CR) y potencia constante (CP), lo que lo hace versátil para diversas aplicaciones de prueba.
Este modelo incorpora capacidades avanzadas como pruebas dinámicas con una frecuencia de hasta 5kHz, permitiendo la simulación de cargas variables y transitorias. La velocidad de muestreo síncrono de corriente y voltaje ADC de 4.8MHz asegura la captura precisa de las formas de onda. Además, ofrece una función de prueba de descarga de batería multimodo y un modo de lista para la ejecución automática de secuencias de prueba complejas.
Para la seguridad del usuario y del equipo, el UTL8211+ está equipado con múltiples funciones de protección, incluyendo sobrevoltaje (OVP), bajo voltaje (LVP), sobrecorriente (OCP), sobrepotencia (OPP) y sobretemperatura (OTP). También incluye una función de prueba de cortocircuito independiente y alarma de polaridad inversa. La interfaz RS-232 estándar con soporte para el protocolo SCPI facilita el control remoto y la integración en sistemas de prueba automatizados a través del software para PC incluido.
Tabla de Características
Usos
- Pruebas de rendimiento de fuentes de alimentación DC.
- Caracterización de baterías (prueba de descarga).
- Simulación de carga para pruebas de eficiencia.
- Pruebas de sobrecorriente y sobrevoltaje.
- Pruebas dinámicas para simular cargas variables.
- Verificación de la respuesta transitoria de fuentes de alimentación.
- Pruebas automatizadas en líneas de producción.
- Investigación y desarrollo de dispositivos de potencia.
- Educación en laboratorios de electrónica de potencia.
Beneficios
- Alta precisión y resolución: Permite mediciones detalladas y análisis precisos del dispositivo bajo prueba.
- Amplio rango de operación: Soporta una variedad de voltajes y corrientes para probar diversos dispositivos.
- Múltiples modos de operación: CC, CV, CR y CP para adaptarse a diferentes requisitos de prueba.
- Capacidades dinámicas avanzadas: Permite simular escenarios de carga realistas.
- Interfaz de usuario intuitiva: La pantalla LCD a color facilita la configuración y el monitoreo de las pruebas.
- Protecciones robustas: Asegura la seguridad del usuario y del equipo durante las pruebas.
- Automatización de pruebas: El modo de lista y la interfaz RS-232 con protocolo SCPI facilitan la ejecución de pruebas complejas de forma automática.
- Diseño compacto: Ahorra espacio en el banco de trabajo sin comprometer el rendimiento.
- Software para PC incluido: Permite el control remoto y la adquisición de datos para un análisis más profundo.
