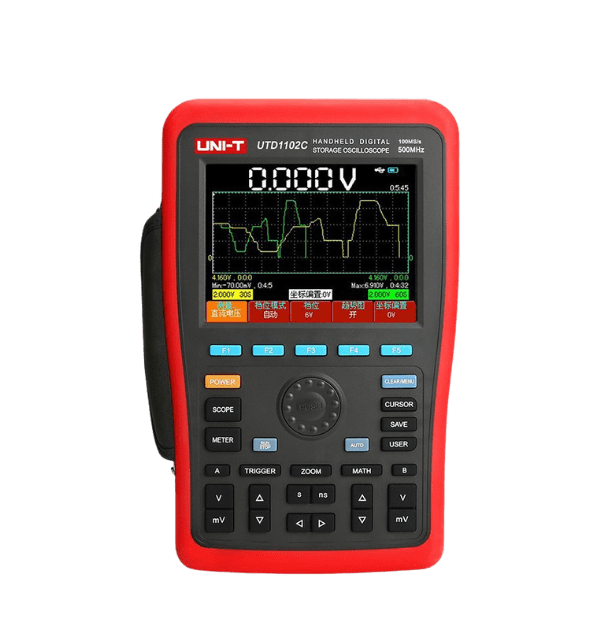

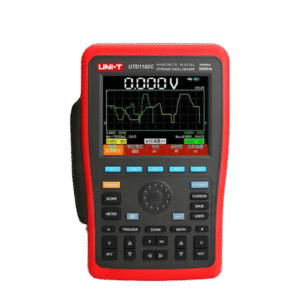

Name: UTD1102C OSCILOSCOPIOS DIGITALES PORTATIL MARCA UNI-T - ICESCOL
Price: 3683333 COP
Availability: InStock

Descripción

El UNI-T UTD1102C es un osciloscopio digital portátil de 2 canales que se destaca por su versatilidad al integrar también funciones de multímetro digital. Con un ancho de banda de 100 MHz y una tasa de muestreo de 500 MSa/s, es una herramienta robusta para la medición y análisis de señales electrónicas en campo, así como para tareas básicas de multímetro. Su diseño portátil y la pantalla a color lo hacen adecuado para técnicos, ingenieros y estudiantes.

Características

Característica	Descripción detallada
Tipo de Producto	Osciloscopio Digital Portátil (Handheld Digital Storage Oscilloscope – DSO) con función de Multímetro Digital (DMM).
Canales del Osciloscopio	2 canales analógicos, permitiendo la visualización simultánea de dos señales.
Ancho de Banda	100 MHz, ideal para analizar señales de alta frecuencia en diversas aplicaciones electrónicas.
Tasa de Muestreo en Tiempo Real	500 MSa/s (Mega-muestras por segundo) por canal.
Tasa de Muestreo Equivalente	Hasta 25 GSa/s (Giga-muestras por segundo), útil para capturar detalles en señales repetitivas.
Tiempo de Subida (Rise Time)	$l e 3.5 t e x t n s$ , indicando su capacidad para capturar transiciones rápidas de señal.
Profundidad de Memoria	7.5 kpts (kilopuntos) por canal, permitiendo capturar formas de onda más largas para su análisis.
Sensibilidad Vertical	Rango de 5 mV/div a 50 V/div, para medir una amplia gama de amplitudes de señal.
Escala de Base de Tiempo	Rango de 5 ns/div a 50 s/div, permitiendo observar desde eventos muy rápidos hasta tendencias lentas.
Pantalla	LCD TFT a color de 5.7 pulgadas con resolución QVGA (320 x 240 píxeles), proporcionando una visualización clara y detallada de las formas de onda.
Funciones de Multímetro	Medición de: <br> – Voltaje DC: hasta 1000V <br> – Voltaje AC: hasta 700V (45Hz~400Hz) <br> – Corriente DC: hasta 6A (requiere convertidores de corriente/voltaje) <br> – Corriente AC: hasta 6A (requiere convertidores de corriente/voltaje) <br> – Resistencia: hasta 60 MΩ <br> – Capacitancia: hasta 6 mF <br> – Prueba de Continuidad con zumbador <br> – Prueba de Diodos <br> – Diagrama de Tendencia (Trend Plot) en modo multímetro.
Conteo de Pantalla del Multímetro	6000 cuentas.
Modos de Disparo (Trigger)	Flanco (Edge), Ancho de Pulso (Pulse Width), Video y Alternativo.
Mediciones Automáticas	Soporta hasta 27 tipos de mediciones automáticas de parámetros de forma de onda (Vpp, Vmax, Vmin, Vavg, RMS, Frecuencia, Periodo, Tiempo de Subida, Tiempo de Caída, etc.).
Funciones Matemáticas	Suma, Resta, Multiplicación, División y FFT (Fast Fourier Transform) para análisis de dominio de frecuencia.
Modos de Almacenamiento	Configuración, forma de onda y mapa de bits (captura de pantalla).
Grabación y Reproducción de Forma de Onda	Función única para grabar, almacenar y reproducir formas de onda, útil para análisis posterior.
Interfaz	Puerto USB Host para conexión con dispositivos de almacenamiento externo (memorias USB) y USB Device para conexión a PC.
Alimentación	Batería interna recargable de iones de litio (7.4V, 4400 mAh) y adaptador DC externo (entrada 100~240V, salida 9V/4A).
Autonomía de la Batería	Aproximadamente 3 horas de funcionamiento continuo.
Accesorios Incluidos	2 sondas de osciloscopio (1x, 10x conmutables), 2 convertidores de voltaje a corriente (UT-M03, UT-M04), cable de alimentación, adaptador DC, cables de prueba de multímetro, cable USB, CD con software para PC, y maletín de transporte.
Dimensiones y Peso	Compacto y relativamente ligero para su categoría. Dimensiones aproximadas: 268 mm x 168 mm x 60 mm. Peso neto: 1.8 kg.
Características Adicionales	Auto-configuración de forma de onda y estado, función de impresión de pantalla, ampliación de ventana, menú multi-idioma.

Usos

Diagnóstico y Reparación Electrónica en Campo: Ideal para técnicos e ingenieros que necesitan diagnosticar y solucionar problemas en circuitos electrónicos directamente en el lugar, sin acceso a equipos de laboratorio.
Investigación y Desarrollo (R&D): Útil para la verificación y depuración de diseños de circuitos en etapas tempranas.
Educación y Formación: Excelente herramienta para estudiantes de ingeniería eléctrica, electrónica y mecatrónica para aprender sobre el comportamiento de las señales y el uso de instrumentación.
Mantenimiento Industrial: Inspección y resolución de problemas en sistemas de control, automatización y maquinaria industrial.
Audio y Telecomunicaciones: Análisis de señales de audio, radiofrecuencia (dentro de su ancho de banda) y señales de comunicación de bajo nivel.
Instalación y Verificación: Verificación de la integridad de las señales en sistemas instalados.

Beneficios

Portabilidad y Versatilidad (2 en 1): La combinación de osciloscopio y multímetro en un diseño compacto alimentado por batería lo hace extremadamente útil para trabajos en campo y aplicaciones donde el espacio es limitado.
Amplio Rango de Medición: Con 100 MHz de ancho de banda y diversas escalas, puede manejar una gran variedad de señales desde DC hasta alta frecuencia.
Análisis Profundo de Señales: Las funciones de medición automática, matemáticas (incluyendo FFT) y la capacidad de grabación/reproducción de formas de onda permiten un análisis exhaustivo del comportamiento de los circuitos.
Facilidad de Uso: La función de auto-configuración y una interfaz de usuario amigable facilitan la operación, incluso para usuarios menos experimentados con osciloscopios.
Visualización Clara: La pantalla LCD a color de 5.7 pulgadas ofrece una representación visual clara de las formas de onda, mejorando la interpretación de los datos.
Registro y Exportación de Datos: El puerto USB permite el almacenamiento de formas de onda y datos, así como su transferencia a una PC para un análisis más detallado y la creación de informes.
Solución Integral: Al incluir sondas, cables de multímetro y convertidores de corriente, el paquete proporciona casi todo lo necesario para comenzar a medir de inmediato.
Durabilidad: Diseñado para ser robusto y soportar el uso en entornos de campo.
