Descripción

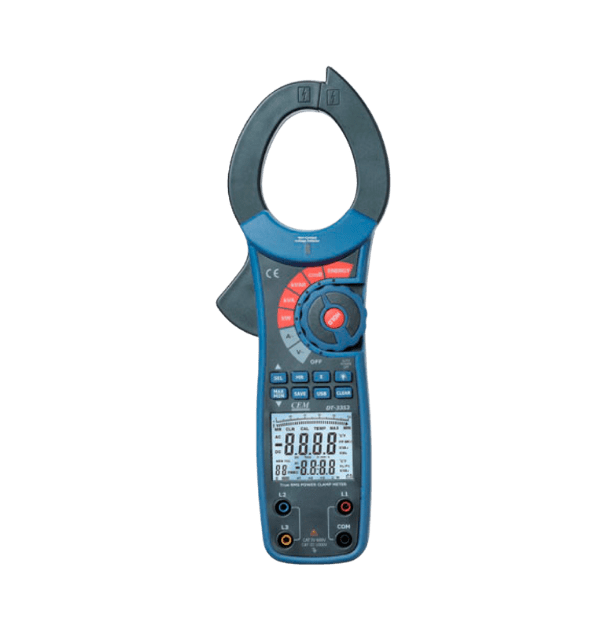

La pinza voltiamperimétrica y vatímetro DT-3353 de la marca CEM es un instrumento industrial de medición avanzada diseñado para ingenieros y técnicos de mantenimiento eléctrico. A diferencia de las pinzas convencionales, este equipo combina las funciones de un analizador de potencia monofásico y trifásico equilibrado con la precisión del cálculo True RMS (Valor Eficaz Real).
Es la herramienta ideal para auditar la eficiencia energética, medir la potencia activa, reactiva y aparente, y evaluar el factor de potencia en redes comerciales e industriales con presencia de armónicos.
Características Técnicas (Especificaciones del Fabricante)
| Característica | Detalle Especificado |
| Modelo | DT-3353 |
| Tipo de Medición | True RMS (Corriente Alterna) |
| Rango de Corriente AC | Hasta 1000 A |
| Rango de Voltaje AC | Hasta 750 V |
| Medición de Potencia Activa (W) | Rango de hasta 750 kW |
| Medición de Potencia Aparente (VA) | Rango de hasta 750 kVA |
| Medición de Potencia Reactiva (Var) | Rango de hasta 750 kVar |
| Factor de Potencia (PF) | 0.3 a 1.0 (Capacitivo / Inductivo) |
| Medición de Energía | Hasta 9999 kWh (con registro de tiempo) |
| Medición de Frecuencia | 50 Hz a 200 Hz |
| Apertura de la Mordaza | 55 mm aproximadamente (Gran capacidad para barras y cables gruesos) |
| Memoria Interna | Almacenamiento manual o automático para hasta 99 registros |
| Pantalla | LCD dual con retroiluminación y visualización simultánea de parámetros (ej. kW y PF) |
| Clasificación de Seguridad | CAT III 1000V / CAT IV 600V |
| Alimentación | Batería de 9V |
Usos Principales
Auditorías de Eficiencia Energética: Medición del consumo de potencia real y cálculo del factor de potencia para evitar penalizaciones por parte de las empresas de energía.
Mantenimiento Predictivo Industrial: Monitoreo y diagnóstico de carga en subestaciones eléctricas, transformadores principales y grandes motores eléctricos.
Instalación y Verificación de Tableros: Análisis rápido de potencia en sistemas monofásicos y trifásicos de tres hilos equilibrados sin interrumpir el suministro.
Sistemas HVAC de Gran Escala: Evaluación del rendimiento y consumo de energía en chillers, compresores y sistemas de ventilación industrial.
Beneficios
Vatímetro Integrado Profesional: Evalúa de forma simultánea potencia activa, reactiva, aparente y factor de potencia, eliminando la necesidad de utilizar analizadores de redes costosos y complejos para diagnósticos rápidos.
Mordaza de Gran Apertura (55 mm): Diseñada específicamente para rodear con total comodidad conductores de gran calibre o barras de distribución de cobre en tableros principales.
Cálculo True RMS Avanzado: Asegura lecturas confiables y exactas en entornos industriales modernos donde la forma de onda de la corriente está distorsionada por variadores de frecuencia, inversores y fuentes conmutadas.
Pantalla LCD Dual Inteligente: Su visualización simultánea permite al operario correlacionar variables en tiempo real (como revisar los kW consumidos junto al factor de potencia actual) de un solo vistazo.
Seguridad Industrial Certificada: Cumple con los máximos estándares internacionales CAT IV 600V y CAT III 1000V, protegiendo al operario contra sobretensiones transitorias peligrosas en la entrada de la acometida.
