Descripción

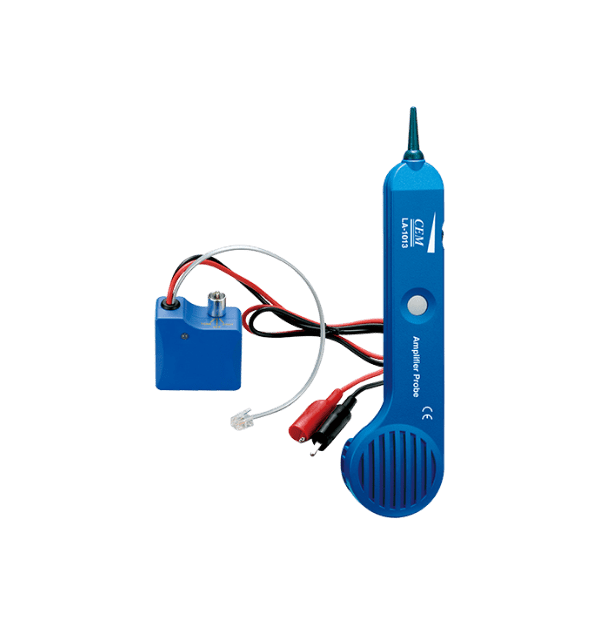

El probador, generador de tonos y sonda amplificadora LA-1013 (comúnmente conocido como “pollito” o seguidor de cables) de la marca CEM es un kit de instrumentación portátil diseñado para ingenieros de sistemas, técnicos de telecomunicaciones, electricistas e instaladores de redes de datos.
Este equipo consta de dos componentes principales: un generador de tonos que inyecta una señal de radiofrecuencia de audio en un extremo del cableado, y una sonda amplificadora inductiva inalámbrica que detecta de forma acústica dicha señal a lo largo de su trayectoria o dentro de un manojo de cables, permitiendo rastrear e identificar líneas específicas sin necesidad de romper el aislamiento plástico ni dañar la infraestructura.
Características Técnicas
| Característica | Detalle Especificado |
| Modelo | LA-1013 |
| Componentes del Kit | Generador de Tonos (Tone Generator) + Sonda Amplificadora (Amplifier Probe) |
| Frecuencia del Tono | Tono alternante rápido o tono constante seleccionable (Frecuencia nominal de 1 kHz aproximada) |
| Conectores de Entrada (Generador) | Pinzas de caimán robustas (Rojo/Negro) y conector modular telefónico estándar RJ-11 |
| Punta de la Sonda | Punta de plástico aislante reforzada (evita cortocircuitos accidentales en terminales vivas) |
| Controles en Sonda | Dial giratorio para control de volumen analógico y botón de activación por pulsación |
| Modos de Prueba Adicionales | Prueba de continuidad (indicador LED) y verificación de polaridad de línea telefónica (Línea 1 / Línea 2) |
| Salida de Audio | Altavoz integrado de alta ganancia en la sonda amplificadora |
| Alimentación | 2 baterías de 9V (una para el generador y otra para la sonda) |
| Normativa y Seguridad | Cumplimiento CE, diseñado con aislamiento de protección para telecomunicaciones |
Usos Principales
Identificación de Cables en Racks y Patch Panels: Localización rápida de un punto de red o de voz específico dentro de un armario de telecomunicaciones densamente cableado y sin marcar.
Rastreo de Trayectorias de Cableado: Seguimiento de cables telefónicos, de datos o coaxiales empotrados detrás de paredes de drywall, falsos techos o canaletas plásticas de distribución.
Pruebas de Continuidad y Ruptura: Identificación de conductores rotos, abiertos o con fallas de aislamiento en líneas de comunicación y cableados desenergizados.
Diagnóstico de Líneas Telefónicas: Verificación del estado de la línea (libre, timbrando, ocupada) y comprobación instantánea de la polaridad del par telefónico.
Beneficios
Rastreo Inductivo Sin Contacto: La sonda amplificadora capta la señal de audio inyectada por inducción electromagnética. Esto significa que basta con acercar la punta plástica al cable para escuchar el tono, protegiendo los conductores y eliminando la necesidad de pelar cables.
Punta de Plástico Aislada No Conductora: A diferencia de las sondas con punta metálica que pueden generar cortocircuitos destructivos al tocar por error regletas telefónicas (bloques 110/66) o terminales activas, la punta del LA-1013 es completamente segura.
Control de Volumen Variable: Permite ajustar la sensibilidad del altavoz. Se puede subir al máximo para buscar cables ocultos en muros o reducirlo para discriminar con precisión quirúrgica cuál es el cable exacto dentro de un manojo apretado.
Conectividad Dual Integrada: El generador viene listo para el trabajo de campo; incluye un plug RJ-11 para conectarse directo a tomas telefónicas y un par de caimanes de cobre para morder hilos de cobre pelados, cables coaxiales o alambres guía.
Herramienta de Diagnóstico Multifunción: No solo rastrea; su capacidad para verificar continuidad mediante LEDs de alta intensidad y descifrar la polaridad de las líneas telefónicas ahorra tener que cargar un multímetro adicional para pruebas básicas de par trenzado.
