Descripción

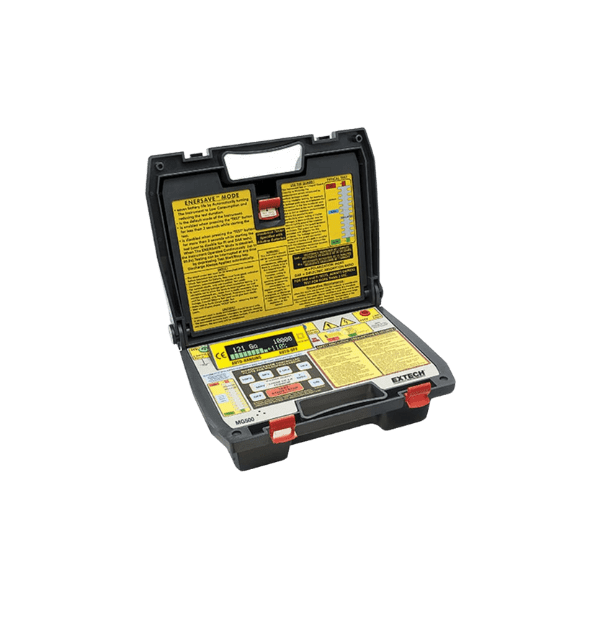

El Extech MG500 es un medidor de aislamiento y continuidad digital de alto voltaje, diseñado para pruebas exhaustivas en una amplia gama de equipos e instalaciones eléctricas, incluyendo sistemas de alto voltaje. Este instrumento robusto y seguro ofrece múltiples voltajes de prueba de aislamiento, capacidades de medición de resistencia y continuidad, así como funciones avanzadas para un análisis detallado.
El MG500 proporciona cinco voltajes de prueba de aislamiento: 50V, 100V, 250V, 500V y 1000V CC, permitiendo adaptarse a diversas normativas y especificaciones de prueba. Ofrece un rango de resistencia de aislamiento extendido de hasta 4000 MΩ (4 GΩ) con una precisión básica de ±(1.5% de la lectura + 5 dígitos). Para las pruebas de continuidad, cuenta con un rango de 40 Ω y 400 Ω con una resolución de 0.01 Ω y 0.1 Ω respectivamente, y un umbral de continuidad audible ajustable de 1 a 20 Ω.
Una característica destacada del MG500 es su capacidad para realizar pruebas de polarización (PI) y relación de absorción dieléctrica (DAR), herramientas cruciales para evaluar la calidad del aislamiento a lo largo del tiempo e identificar posibles problemas de envejecimiento o contaminación. El instrumento también permite programar pruebas de duración de hasta 99 minutos.
El MG500 incorpora una pantalla LCD digital grande y retroiluminada de 4000 cuentas con un gráfico de barras analógico para una fácil lectura. Ofrece funciones de seguridad avanzadas como descarga automática del circuito después de la prueba de aislamiento, detección de circuito vivo que advierte sobre la presencia de voltaje CA/CC (>30V) e inhibición de prueba si se detecta voltaje en el circuito bajo prueba. Además, cuenta con protección contra sobrecarga en todos los rangos.
Para facilitar el trabajo en campo, el MG500 incluye almacenamiento interno para hasta 99 lecturas que pueden ser recuperadas en la pantalla. También ofrece conectividad USB para transferir datos a una PC para su análisis y generación de informes utilizando el software incluido. Otras características incluyen Data Hold, función de bloqueo de prueba, indicador de batería baja y apagado automático. El instrumento se alimenta con ocho baterías AA de 1.5V y cumple con las normas de seguridad CAT III 1000V y CAT IV 600V. Viene con una funda de transporte robusta para protección y portabilidad.
Tabla de Características
Usos
- Pruebas de Aislamiento de Alto Voltaje: Evaluación de la integridad del aislamiento en cables de alta tensión, transformadores de potencia, generadores y motores de gran tamaño.
- Mantenimiento Predictivo: Monitoreo de la degradación del aislamiento a través de pruebas PI y DAR para anticipar fallas y programar mantenimientos preventivos.
- Diagnóstico de Fallas de Aislamiento: Localización de puntos débiles o fallas en el aislamiento de equipos eléctricos.
- Pruebas de Continuidad en Sistemas Complejos: Verificación de la continuidad en grandes instalaciones eléctricas y sistemas de puesta a tierra.
- Pruebas de Duración de Aislamiento: Evaluación del comportamiento del aislamiento bajo voltaje constante durante un período de tiempo específico.
- Inspección y Puesta en Marcha de Instalaciones Eléctricas: Asegurar el cumplimiento de las normativas de seguridad y el correcto funcionamiento de los sistemas.
- Pruebas en Entornos Industriales y de Servicios Públicos: Aplicaciones en subestaciones eléctricas, plantas de energía y grandes instalaciones industriales.
Beneficios
- Múltiples Voltajes de Prueba hasta 1000V: Permite realizar pruebas de aislamiento en una amplia gama de equipos, incluyendo sistemas de alto voltaje.
- Rango de Resistencia de Aislamiento Extendido (hasta 4 GΩ): Capacidad para medir aislamientos de alta calidad.
- Pruebas PI y DAR: Herramientas avanzadas para el análisis de la condición del aislamiento y la detección temprana de problemas.
- Prueba de Duración Programable: Permite evaluar el comportamiento del aislamiento bajo estrés prolongado.
- Almacenamiento y Recuperación de Datos: Facilita el registro y la revisión de las mediciones en campo.
- Conectividad USB y Software para PC: Permite la transferencia, el análisis y la generación de informes de los datos.
- Pantalla Retroiluminada con Gráfico de Barras: Proporciona una lectura clara y una representación visual de las mediciones.
- Funciones de Seguridad Avanzadas: Descarga automática, detección de circuito vivo e inhibición de prueba garantizan la seguridad del usuario y del equipo.
- Diseño Robusto con Funda de Transporte: Protección para el instrumento en entornos industriales exigentes y fácil portabilidad.
- Cumple con Normas de Seguridad: CAT III 1000V y CAT IV 600V para aplicaciones de alta energía.
