Descripción

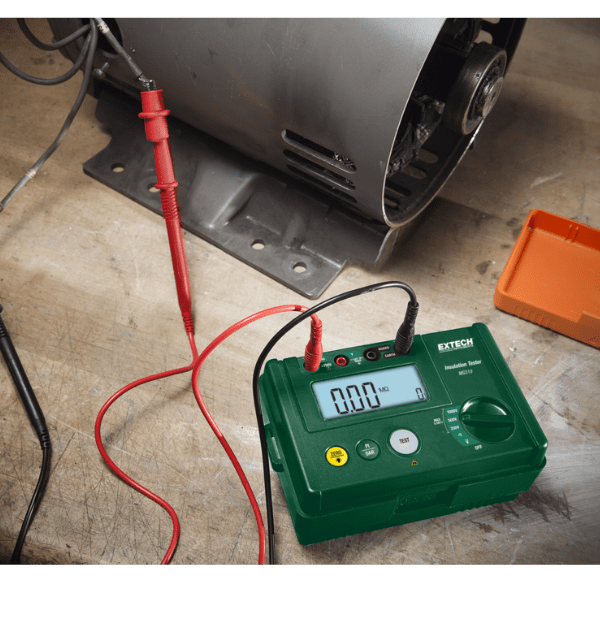

El Extech MG310 es un medidor de aislamiento y continuidad digital portátil y robusto, diseñado para electricistas, técnicos de mantenimiento y profesionales que requieren verificar la resistencia de aislamiento en cables, motores, transformadores y otros equipos eléctricos, así como realizar pruebas de continuidad en circuitos. Este instrumento ofrece múltiples voltajes de prueba de aislamiento y rangos de resistencia para adaptarse a diversas aplicaciones.
El MG310 proporciona cuatro voltajes de prueba de aislamiento: 250V, 500V, 750V y 1000V CC. Puede medir la resistencia de aislamiento en tres rangos: 20 MΩ, 200 MΩ y 2000 MΩ, con una precisión básica de ±(1.5% de la lectura + 5 dígitos). Para las pruebas de continuidad, ofrece un rango de 200 Ω con una resolución de 0.1 Ω y un umbral de continuidad audible inferior a 20 Ω.
Este medidor cuenta con una pantalla LCD digital grande y retroiluminada de 2000 cuentas con gráficos de barras analógicos, facilitando la lectura de las mediciones incluso en entornos con poca luz. Incorpora funciones de seguridad importantes como descarga automática del circuito después de la prueba de aislamiento para proteger al usuario, indicación de voltaje externo que advierte sobre la presencia de tensión en el circuito bajo prueba, y protección contra sobrecarga en todos los rangos.
El Extech MG310 también ofrece características convenientes como Data Hold para congelar la lectura en pantalla, función de bloqueo de prueba para pruebas de larga duración sin necesidad de mantener presionado el botón, y apagado automático para conservar la energía de la batería. Funciona con seis baterías AA de 1.5V (incluidas). Su diseño robusto con una funda protectora de goma lo hace resistente a golpes y caídas, ideal para uso en campo. Además, cumple con las normas de seguridad CAT III 1000V y CAT IV 600V.
Tabla de Características
Usos
- Pruebas de Aislamiento: Verificación de la integridad del aislamiento en cables, bobinados de motores, transformadores, interruptores y otros equipos eléctricos para prevenir fugas de corriente y riesgos de electrocución.
- Pruebas de Continuidad: Verificación de la existencia de un circuito eléctrico completo, identificación de cables rotos o conexiones sueltas en interruptores, fusibles, cableado y componentes electrónicos.
- Mantenimiento Preventivo: Detección temprana de fallas en el aislamiento para evitar averías mayores y garantizar la seguridad operativa.
- Diagnóstico de Fallas Eléctricas: Localización de problemas de aislamiento y continuidad en sistemas eléctricos.
- Puesta a Tierra (Continuidad a Tierra): Verificación de la correcta conexión a tierra de equipos para seguridad.
- Inspección de Instalaciones Eléctricas: Asegurar el cumplimiento de las normativas de seguridad eléctrica.
Beneficios
- Múltiples Voltajes de Prueba de Aislamiento: Permite adaptarse a diferentes requisitos de prueba y equipos.
- Amplio Rango de Medición: Capacidad para medir tanto resistencias de aislamiento altas como bajas resistencias de continuidad.
- Pantalla Retroiluminada con Gráfico de Barras: Facilita la lectura de las mediciones en diversas condiciones de iluminación y proporciona una indicación visual de la tendencia.
- Funciones de Seguridad Avanzadas: Descarga automática, indicación de voltaje externo y protección contra sobrecarga garantizan la seguridad del usuario y del instrumento.
- Función de Bloqueo de Prueba: Ideal para pruebas de larga duración, liberando las manos del usuario.
- Diseño Robusto y Portátil: Resistente a golpes y caídas para uso en campo, con funda protectora incluida.
- Data Hold: Permite congelar la lectura para facilitar su anotación.
- Apagado Automático: Extiende la vida útil de la batería.
- Cumple con Normas de Seguridad: CAT III 1000V y CAT IV 600V para mayor seguridad en aplicaciones industriales y de servicio.
- Indicación Audible de Continuidad: Permite realizar pruebas de continuidad rápidamente sin necesidad de mirar la pantalla
