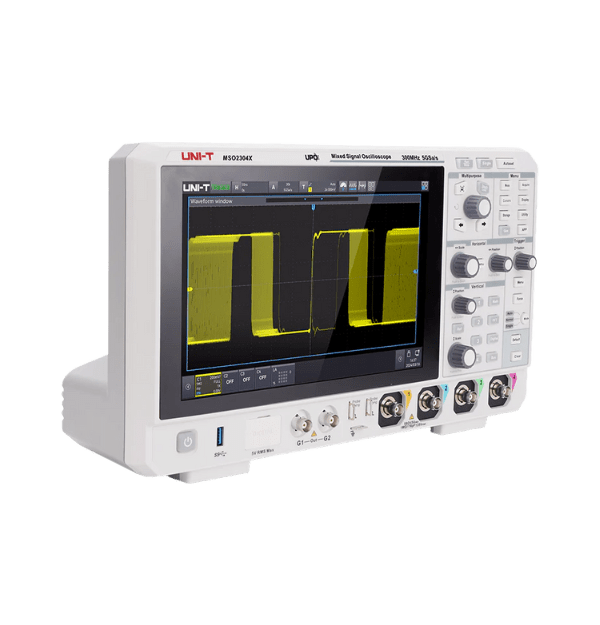

Name: MSO2304X OSCILOSCOPIOS ULTRA FOSFORO DIGITAL MARCA UNI-T - ICESCOL
Price: 14292857 COP
Availability: InStock

Descripción

El UNI-T MSO2304X es la herramienta de análisis definitiva para ingenieros que trabajan con sistemas de alta velocidad y señales mixtas. Este osciloscopio digital de fósforo (DSO) de la serie MSO2000X lleva el rendimiento al siguiente nivel con un impresionante ancho de banda analógico de $300 MHz$ , una tasa de muestreo en tiempo real de $5 GSa/s$ en todos sus canales y una inigualable profundidad de memoria de $100 Mpts$ .

Diseñado como un instrumento 9-en-1, el MSO2304X no solo ofrece 4 canales analógicos y 16 canales digitales (MSO), sino que integra funciones críticas como Analizador de Espectro, Voltímetro Digital (DVM), Contador de Frecuencia de $7 d ı ˊ gitos$ y Analizador de Protocolos de Bus, entre otros. Su arquitectura de alta velocidad, potenciada por la tecnología Ultra Phosphor 3.0, permite una tasa de captura de hasta $2, 000, 000 wfms/s$ en modo Sequence, haciendo que la depuración de fallas intermitentes sea más rápida y eficiente. Todo esto se maneja a través de una pantalla táctil capacitiva de $10.1 pulgadas$ que garantiza un flujo de trabajo intuitivo y moderno.

Características Técnicas Específicas (UNI-T MSO2304X)

Característica	Especificación Detallada
Ancho de Banda Analógico	$300 MHz$
Canales Analógicos / Digitales	$4 Anal o ˊ gicos$ / $16 Digitales$ (Requiere sonda lógica UT-M15 opcional)
Tasa de Muestreo en Tiempo Real	$5 GSa/s$ (Analógico) / $1.25 GSa/s$ (Digital)
Profundidad Máxima de Memoria	$100 Mpts$
Tasa Máxima de Captura	$2, 000, 000 wfms/s$ (Modo Sequence) / $500, 000 wfms/s$ (Modo Normal)
*Tiempo de Subida (Rise Time)*	$\leq 1.17 ns$
Resolución Vertical	$8 bits$ (Ampliación hasta $12 bits$ con ERES)
Pantalla	$10.1 pulgadas$ (Táctil Capacitiva, Ultra Phosphor 3.0)
Funciones Integradas (9-en-1)	Osciloscopio, Analizador Lógico, Analizador de Espectro, Bode Plot, DVM, Contador de Frecuencia, Analizador de Protocolo, Grabador, Generador de Onda (Opcional)
Generador de Onda Arbitraria (AWG)	Opcional (Doble canal, hasta $50 MHz$ )
Protocolos de Decodificación Incluidos	RS232/UART, I2C, SPI, RS422, RS485
Protocolos de Decodificación Opcionales	CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT
Conectividad y Remoto	USB $3.0 Host$ , USB $3.0 Device$ , LAN (Web Server), HDMI
Cantidad	1 (según la referencia MSO2304X)

Usos

Este osciloscopio está diseñado para entornos de trabajo exigentes:

Desarrollo de Electrónica de Alta Velocidad: Su ancho de banda de $300 MHz$ y su tiempo de subida de $1.17 ns$ lo hacen ideal para la caracterización de diseños de hardware digital y analógico rápido.
Depuración de Señales Mixtas: El soporte nativo MSO (4 canales analógicos + 16 digitales) es esencial para verificar la temporización entre el control lógico (digital) y las señales de salida (analógicas) en sistemas embebidos y microcontroladores.
Análisis de Integridad de Potencia (PI): Permite capturar y analizar la calidad de las líneas de alimentación y medir el rizado (ripple) y el ruido en fuentes de alimentación conmutadas con alta precisión.
Comunicaciones Seriales Avanzadas: La decodificación y trigger de protocolos como CAN-FD, FlexRay y SENT (opcionales), además de los protocolos estándar, son cruciales para el diseño y prueba en la industria automotriz y aeroespacial.
Análisis de Respuesta en Frecuencia: El modo Bode Plot integrado, junto con el generador de onda opcional, permite a los ingenieros evaluar la estabilidad y el rendimiento de lazo en sistemas de control y convertidores de potencia.

Beneficios Clave

El MSO2304X maximiza la productividad y la precisión:

Detección de Transitorios Ultra-Rápida: La asombrosa tasa de captura de $2, 000, 000 wfms/s$ asegura que ningún evento errático o transitorio de diseño pase desapercibido, acelerando drásticamente el proceso de depuración.
Fidelidad de Señal Excepcional: La combinación de la Resolución Mejorada (ERES) de $12 bits$ y la pantalla Ultra Phosphor 3.0 proporciona una visualización con menos ruido y mayor detalle vertical, permitiendo una medición más precisa de pequeños detalles de la forma de onda.
Eficiencia 9-en-1: Consolida múltiples instrumentos de banco de pruebas (Osciloscopio, Lógico, Analizador de Espectro, DVM, Frecuencia, etc.) en una sola unidad, ahorrando espacio y simplificando la configuración de pruebas complejas.
Captura de Larga Duración y Alta Resolución: La profundidad de memoria de $100 Mpts$ permite al usuario capturar eventos de larga duración con una alta tasa de muestreo, lo que es vital para la decodificación de grandes flujos de datos seriales o para el análisis de tendencias a largo plazo.
Operación Moderna y Remota: La interfaz de usuario intuitiva en la pantalla táctil de $10.1 pulgadas$ y el control remoto mediante el Web Server integrado ofrecen una flexibilidad operativa inigualable en el laboratorio.
