Descripción

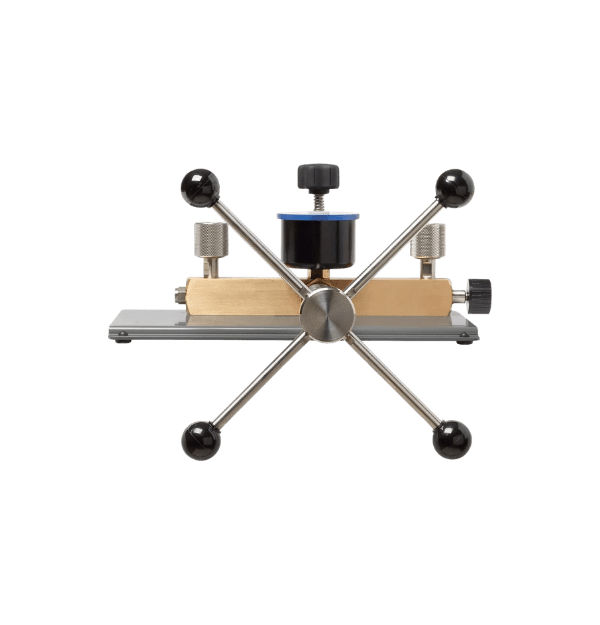

La bomba de comparación hidráulica P5514B-70M de la marca Fluke Calibration es un instrumento de laboratorio de alta gama diseñado para la generación y el control preciso de presiones extremadamente altas.
A diferencia de las bombas portátiles convencionales, la P5514B-70M está diseñada para montaje en banco de trabajo y opera sin una válvula de aislamiento integrada. El sufijo -70M indica su capacidad metrológica nominal máxima de 70 MPa (equivalente a 10,000 PSI / 700 bar), utilizando sellos especiales de Viton compatibles con una amplia gama de fluidos hidráulicos, aceites minerales y agua destilada.
Características Técnicas
| Característica | Detalle Especificado |
| Modelo | P5514B-70M |
| Fabricante | Fluke Calibration |
| Rango Máximo de Presión | 0 a 70 MPa (0 a 700 bar / 0 a 10,000 PSI) |
| Medio Hidráulico de Operación | Aceites minerales, agua destilada y fluidos de base sintética compatibles con Viton |
| Material de los Sellos | Viton (FKM) de alta resistencia térmica y química |
| Conexiones de Prueba | Puertos de conexión rápida integrados sin necesidad de cinta de teflón (M20 x 1.5, 1/4 NPT, 1/2 NPT, entre otros adaptadores incluidos) |
| Mecanismo de Generación | Prensa de tornillo de paso fino (volante giratorio) para ajuste milimétrico |
| Montaje | Base robusta diseñada para fijación estacionaria en banco de calibración |
| Compatibilidad | Manómetros de referencia digitales Fluke 2700G, calibradores de procesos y sensores de alta presión |
Usos Principales
Laboratorios de Metrología y Calibración: Validación, ajuste y certificación de manómetros analógicos, digitales y transductores de alta presión bajo condiciones controladas de banco.
Pruebas de Presión Hidrostática: Verificación estructural y de estanqueidad en mangueras de alta presión, válvulas de seguridad, tuberías y componentes de sistemas hidráulicos industriales.
Ajuste de Presóstatos Críticos: Calibración y comprobación de los puntos de consigna (setpoints) en interruptores de presión pesados utilizados en maquinaria de perforación, minería e inyección de plástico.
Mantenimiento en Industria Petrolera y Pesada: Verificación en talleres de instrumentación de los sensores que operan en líneas de flujo de petróleo, gas comprimido o sistemas oleohidráulicos de gran potencia.
Beneficios
Prensa de Tornillo de Alta Suavidad: Su volante giratorio acciona un pistón interno de paso fino que permite incrementar la presión de forma constante y sin esfuerzo, logrando ajustar el punto de calibración exacto de manera milimétrica.
Conexiones Rápidas Sin Herramientas: Cuenta con terminales de acople rápido que sellan herméticamente por junta tórica (O-ring). Esto elimina la necesidad de usar llaves de tubo o cinta de teflón, evitando que residuos de cinta ingresen al circuito hidráulico y obstruyan los sensores.
Sellos de Viton (-70M): La configuración de empaquetaduras en Viton brinda una excelente compatibilidad química y evita las fugas de fluido a presiones críticas de hasta 10,000 PSI, extendiendo los intervalos de mantenimiento preventivo de la bomba.
Estructura Estacionaria de Banco: Al estar fija al banco de trabajo, proporciona una estabilidad mecánica superior en comparación con las bombas manuales de tijera o pistola, reduciendo el riesgo de caídas y la fatiga del operario en jornadas intensas de calibración.
Doble Puerto de Conexión en Paralelo: Permite instalar el instrumento patrón de referencia en un puerto y el equipo bajo prueba en el otro, garantizando que ambos experimenten exactamente la misma presión hidrostática sin caídas dinámicas.
