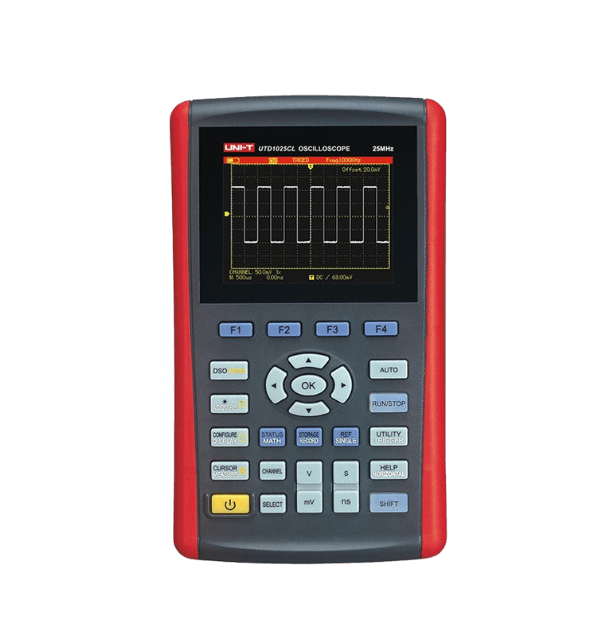

Name: UTD1025CL OSCILOSCOPIO DIGITAL-PORTATIL MARCA UNI-T - ICESCOL
SKU: UTD1025CL
Price: 1714285 COP
Availability: InStock

Descripción

El UNI-T UTD1025CL es un instrumento de medición portátil diseñado para técnicos, ingenieros de campo y estudiantes que requieren funcionalidad de osciloscopio y multímetro en un solo dispositivo compacto. Este modelo de la serie UTD1000L ofrece un ancho de banda de $25 MHz$ y una tasa de muestreo en tiempo real de hasta $250 MSa/s$ .

Su diseño ergonómico y liviano (aproximadamente $0.9 kg$ ) lo hace perfecto para el diagnóstico en movimiento. Cuenta con una pantalla LCD TFT a color de $3.5 pulgadas$ ( $320 \times 240$ píxeles) que garantiza una visualización clara de las formas de onda. El equipo opera con una batería de litio recargable de $7.4 V$ que proporciona una autonomía de hasta $4 horas$ de uso continuo. Además de las funciones básicas de visualización de señales, incluye capacidades de multímetro digital (DMM) de $4000 cuentas$ con funciones de medición de tensión, corriente, resistencia y capacitancia, incluyendo la función de diagrama de tendencia (Trend Chart) para análisis a largo plazo.

Características Técnicas Detalladas (UNI-T UTD1025CL)

Característica	Osciloscopio (DSO)	Multímetro Digital (DMM)
Ancho de Banda	$25 MHz$	N/A
Canales Analógicos	$1 Canal$	N/A
Tasa de Muestreo (Real-Time)	$250 MSa/s$	N/A
Tiempo de Subida	$\leq 14 ns$	N/A
Profundidad de Memoria	$12 kpts$ (puntos de registro)	N/A
Escala Vertical	$5 mV/div \sim 20 V/div$	N/A
Escala de Base de Tiempo	$10 ns/div \sim 50 s/div$	N/A
Mediciones Automáticas	$27 tipos$ (Vpp, Vmax, Frecuencia, etc.)	N/A
Funciones Matemáticas	Sumar, Restar, Multiplicar, Dividir, FFT	N/A
Recuento de Pantalla	N/A	$4000 Cuentas$
Rango de Voltaje DC	N/A	$400 mV \sim 400 V$
Rango de Resistencia	N/A	$400Ω \sim 40 M Ω$
Rango de Capacitancia	N/A	$51.2 nF \sim 100 μ F$
General
Pantalla	$3.5 pulgadas$ TFT LCD, $320 \times 240$ , Color
Alimentación	Batería de Iones de Litio $7.4 V /3600 mAh$
Portabilidad	$199 mm \times 118 mm \times 49 mm$ , $0.9 kg$
Cantidad	1 (según la referencia UTD1025CL)

Usos

El UTD1025CL es una herramienta de diagnóstico esencial para:

Mantenimiento Industrial y de Campo: Su portabilidad y durabilidad lo hacen ideal para la localización y solución de problemas en líneas de producción, maquinaria y sistemas de control industrial, donde el acceso a la energía es limitado.
Servicio Técnico Electrónico: Diagnóstico rápido de fallas en circuitos de baja frecuencia, fuentes de alimentación conmutadas de bajo voltaje, y verificación de la forma de onda de sensores y actuadores.
Educación y Entrenamiento: Excelente para laboratorios universitarios y técnicos, permitiendo a los estudiantes aprender a usar tanto un osciloscopio como un multímetro en un dispositivo accesible y fácil de manejar.
Hobby y Proyectos DIY: Ideal para aficionados a la electrónica que necesitan una herramienta completa para verificar la temporización y la integridad de las señales en proyectos basados en microcontroladores y electrónica analógica.

Beneficios Clave

El valor del UTD1025CL reside en su combinación de funcionalidad y diseño compacto:

Doble Funcionalidad ( $2$ en $1$ ): Ofrece la potencia de un osciloscopio digital para analizar formas de onda dinámicas, junto con la precisión de un multímetro digital para mediciones estáticas (V/A/R/C), maximizando la eficiencia y reduciendo la necesidad de llevar múltiples equipos.
Alta Portabilidad y Autonomía: El diseño de mano con batería recargable de larga duración garantiza que el diagnóstico pueda realizarse en cualquier lugar, incluso sin una fuente de alimentación cercana.
Visualización Clara de Señales: Con un ancho de banda de $25 MHz$ y una tasa de muestreo de $250 MSa/s$ , es más que suficiente para capturar y mostrar con detalle la mayoría de las señales utilizadas en electrónica de potencia y sistemas de control.
Análisis Avanzado Incluido: Las funciones matemáticas como la Transformada Rápida de Fourier (FFT) permiten realizar análisis del dominio de la frecuencia, algo inusual en equipos portátiles de este segmento.
